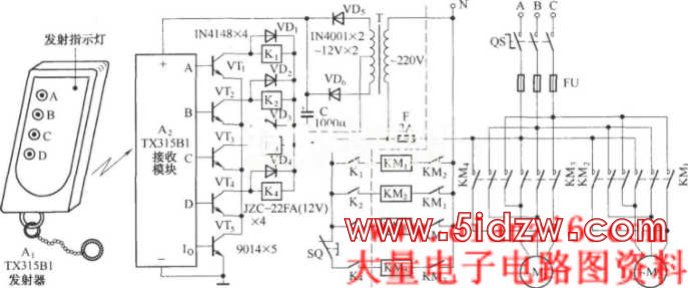

      该电路的操作功能有四项：电动葫芦的行走移动和吊钩(吊物)的上下运动。图中在虚线的右半部分是吊车中原来的操作电路，其中K1～K4是原来的手动操作按键，现在用继电器的触点来取代，SQ为提升限位开关。KM1～KM4为交流继电器，分别用来控制提升电机M1和行走电机M2的正、反转，实现葫芦的行走和吊物的升降。

     图中虚线的左半部分为新增的无线电遥控电路。在电路中，将TX315B1接收电路的四个输出端A～D分别通过驱动管VT～VT4，驱动直流继电器K1～K4。将输出端Io的输出通过VT5来控制VT1～VT4的通路，使输出端A～D由互锁输出转变为非锁存输出形式，以适应实际控制的需要。，电动单梁吊车无线电遥控器(TX315B1)
