给普通电扇增加电脑控制电路,http://www.5idzw.com
RY901
市场上流行的“电脑风扇”或“电子程控风扇”，不外乎是用集成电路控制器与老式风扇相结合的新一代产品。这里介绍的电路就是利用一块市售的专用集成电路RY901将普通电扇改装为具有多功能的高档电扇，很适宜无线电爱好者制作与改装。
这种新型IC的主要特点是：
（1）集开关、定时、调速、模拟自然风为一体，外围元件少、电路简单、易于制作；
（2）省掉了体积较大的机械定时器和调速器，采用轻触式开关和电脑控制脉冲触发，因而无机械磨损，使用寿命长；
（3）各种动作电脑程序具备相应的发光管指示，耗电量少，体积小，重量轻，显示直观，便于操作；

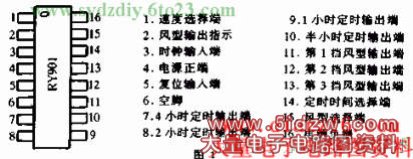

（4）适合开发或改造成多路家电的定时控制等。RY901采用双列直插式16脚塑封结构，为低功耗CMOS集成电路。其外形、引出脚排列及各脚功能如图1所示。
工作原理

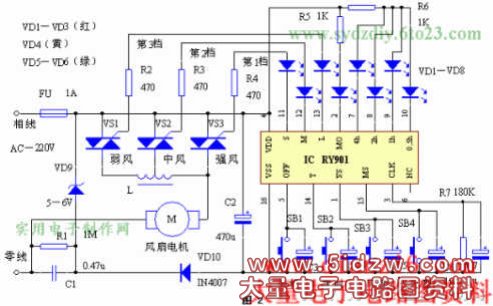

典型应用电路如图2所示（点击下载原理图）。市电220V由C1、R1降压VD9稳压，经VD10、C2整流滤波后, 提供5V－6V左右的直流电源作为RY901IC组成的控制器电压。在刚接通电源时，电脑控制器暂处于复位（静止）状态，面板上所有发光二极管VD1－VD8均不亮，电风扇不转。若这时每按动一次风速选择键SB3，可依次从IC的11－13脚输出控制电平（脉冲信号），经发光管VDl－VD3和限流电阻R2－R4，分别触发双向晶闸管VS1－VS3的G极，用以控制它的导通与截止，再经电抗器L进行阻抗变换，即可按强风、中风、弱风、强风……的顺序来改变其工作状态，并且风速指示管VD1－VD3（红色）对应点亮或熄灭；当按风型选择键SB4，电风扇即按连续风（常风）、阵风（模拟自然风）、连续风……的方式循环改变其工作状态，在连续风状态下，风型指示管VD4（黄色）熄灭，在阵风状态下，VD4闪光；当按动定时时间选择键SB2，定时指示管VD5－VD8依次对应点亮或熄灭，即每按动一次SB2，可选择其中一种定时时间，共有0.5、l、2、4小时和不定时5种工作方式供选择。当定时时间一到，IC内部的定时电路停止工作，相应的定时指示管熄灭 同时IC的11－13脚也无控制信号输出，双向晶闸管VS1－VS3截止，从而导致风扇自动停止运转；在风扇不定时工作时，欲停止风扇转动，只要按动一下复位开关SB1，所有指示灯熄灭，电源被切断，风扇停转；如欲启动风扇，照上述方法操作即可。
元器件选择与制作
图中除降压电容C1用优质的CBB-400V聚苯电容；泄放保护电阻R1用1W金属膜电阻或线绕电阻外，其余元器件均为普通型。电阻为1/8W；电解电容的耐压值取10V－16V，C1取值范围为0.47u－lu之间；稳压管VD9为5V－6V/1W,可选用ZCW104（旧型号为ZCW21B）硅稳压管；VS1－VS3为1A/400V小型塑封双向晶闸管，可选用MAC94A4型或MAC97A6型；L为电抗器，可以自制，亦可采用原调速器中的电抗器；SB1－SB4为轻触型按键开关（也叫微动或点动开关），有条件的可采用导电橡胶组合按键开关。电路焊接无误，一般不用调试就能工作。
改装方法
该电路对所有普通风扇都能进行改装。将焊接好的电路板装进合适的塑料肥皂盒或原调速器盒中，将原分线器开关拆除不用，留出空余位置便于安装印制板电路。一般风扇用电抗器均采取5挡。不妨利用其中①、③、⑤挡，将强风（第1挡）、中风（第2挡）弱风（第3挡）分别接到电抗器的各挡中。若有的调速器中无电抗器，风扇电机则是采取抽头方式改变风速的，同样将三种风速分别接至分线器的三极引线中。在改装中特别要注意安全，印制板上220V交流电源接线端及所有导电部位应与调整器盒的金属件严格隔离。改装完毕，可用测电笔碰触调速器有否漏电。否则应进一步采取绝缘措施。通电试验时，用万用表DC10V档测C2两端电压应为5V－6V之间，若不正常，应重点检查整流稳压电路，然后再分别按动SB1－SB4开关，观察各路指示管VD1－VD8应按对应的选择功能发光或熄灭，风扇也应同步工作于不同状态。
