贵重物品失窃跟踪器电路(一)(KD400/JD400)

标签：电路图讲解,电路图练习,http://www.5idzw.com 贵重物品失窃跟踪器电路(一)(KD400/JD400),http://www.5idzw.com

相关元件PDF下载：

TM-801A   FD400   9014   JD400   TDA2822

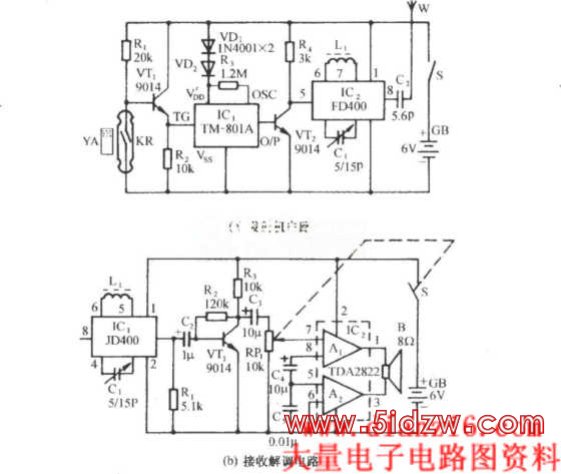

        电路如图所示。它包括无线语音调频发射机和无线接收、解码器两部分。发射机置于文物或贵重家电的壳体内，一旦被人搬移，便自动发射出口哨音的调频(FM)无线信号，值守处或主人身边的接收机便收到并解调出该音频信号，及时跟踪被窃的文物或贵重物品的行踪，直至截获。图(a)中的KR是常闭型干簧管，它和小磁铁YA组成一个磁控式开关。YA置于放置贵重物品的底台上，KR置于贵重物品的壳体下部，与之相对摆放，使KR呈常闭状态。合上电源开关S后，由于KR常闭，使VT1无偏置电流呈截止状态，IC1，IC2均处于静态，电路耗电甚微。当有人搬动贵重物品时，KR与YA分离，使干簧管的触点断开，VT1得到偏置电流而导通，其发射极的高跳变脉冲信号加至IC1的触发控制端TG，使其触发发声。图(b)为接收解调电路。
