热释电探测无线防盗系统,http://www.5idzw.com
HL911L 9013 7805 VD5026 FDD400 KD9300 CD4067
相关元件PDF下载:
HL911L 9013 7805 VD5026 FDD400 KD9300 CD4067
热释电探测无线防盗系统由热释电红外探测电路,数字编码无线电发射电路,无线接收解调电路,地址译码电路,报警声触发与发声电路组成.HN911是新型热释电红外探测模块,功耗小,抗干扰性能(尤其是抗电磁波干扰)十分优良.

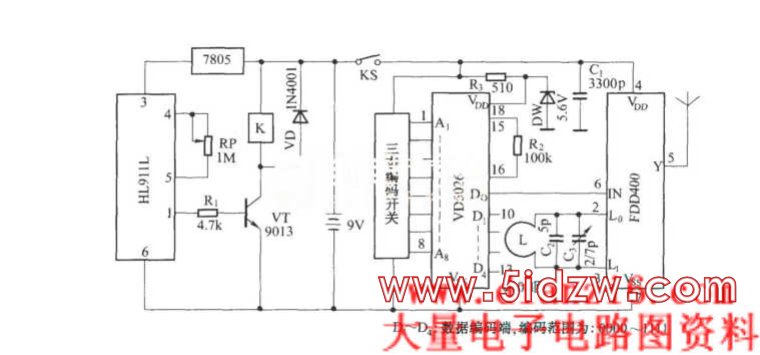

热释电探测无线防盗发射电路:

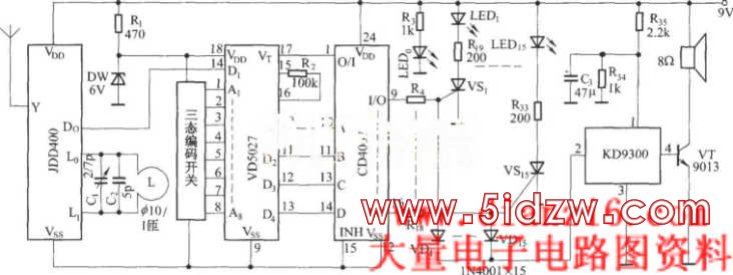

热释电探测无线接收电路:
