数字编码无线遥控调光电路

06-11 03:02:02 | http://www.5idzw.com | 遥控电路（综合)电路图 | 人气:113次
标签：电路图讲解,电路图练习,http://www.5idzw.com 数字编码无线遥控调光电路,http://www.5idzw.com

相关元件PDF下载：


TH9801   TWH630

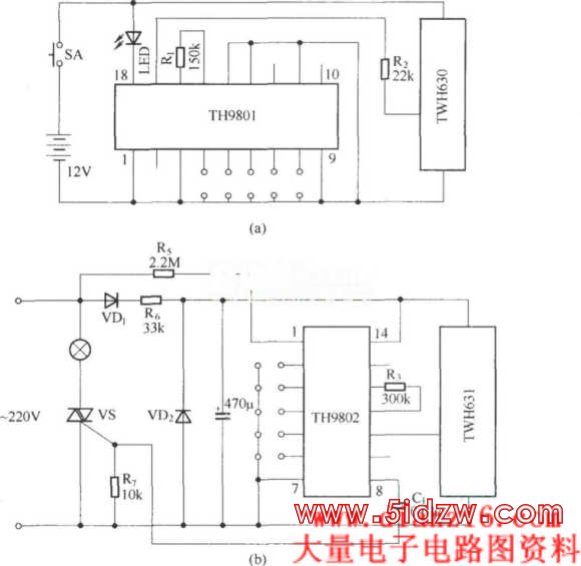

      该电路采用无线遥控组件TWH630／TWH631和编码四级调光集成电路TH9801／TH9802，由无线编码发射器和接收译码控制器两部分组成。按动发射器按钮，可控制白炽灯的亮度按照弱、中、强、熄灭顺序变化。(a)是发射电路;(b)是接收电路.

，数字编码无线遥控调光电路
