四路遥控交流开关

相关元件PDF下载：

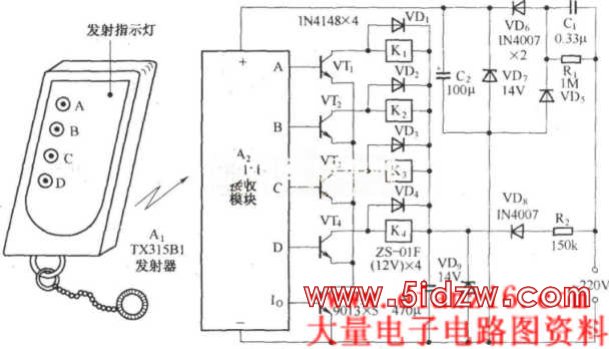

       如图所示，该电路由TX315B1型发射／接收组件组成，以接收器译码电路输出的四路高电平控制信号，通过晶体管驱动自锁继电器来接通四路交流电源.接收组件的输出端A～D接人VT1～VT4四组继电器驱动管，每只驱动管驱动一只自锁继电器K.输出端Io通过VT5组成VT1～VT4的发射极通路控制器，只有当Io输出译码有效信号使VT5导通后，VT1～VT4才可能导通。
