四通道互锁遥控器

06-11 03:02:02 | http://www.5idzw.com | 遥控电路（综合)电路图 | 人气:435次
标签：电路图讲解,电路图练习,http://www.5idzw.com 四通道互锁遥控器,http://www.5idzw.com

相关元件PDF下载：


VD5026   VD5027   9014   9015   8550

四通道互锁遥控器由发射器和接收器组成.

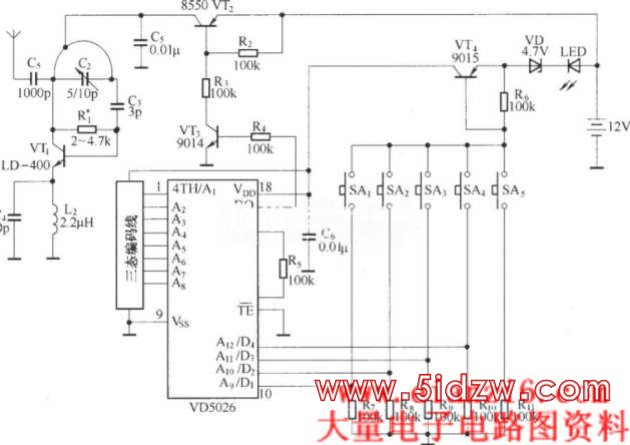

发射器电路原理图如下:

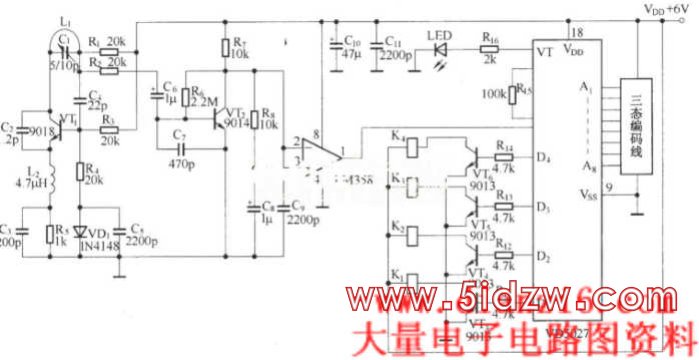

接收器电路原理图:


，四通道互锁遥控器
