医院病床呼叫器

06-20 03:49:40 | http://www.5idzw.com | 遥控电路（综合)电路图 | 人气:600次
标签：电路图讲解,电路图练习,http://www.5idzw.com 医院病床呼叫器,http://www.5idzw.com

相关元件PDF下载：


C304   TWH9236B   TWH9238B   CD4511   NE555   9013

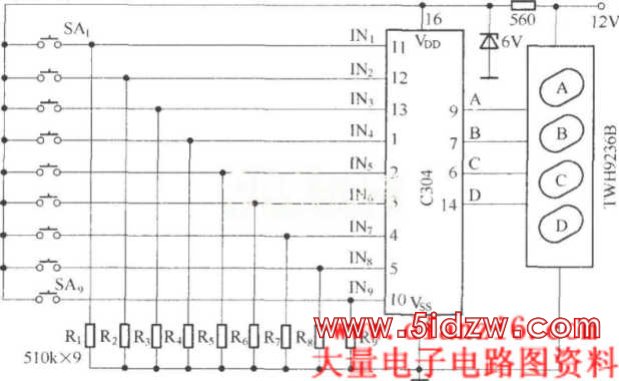

呼叫发射电路:

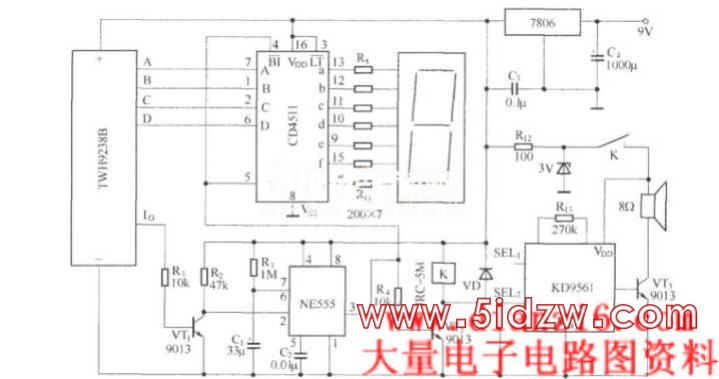

呼叫接收电路:


      呼叫声响电路由发声电路KD9561和扬声器组成，它受控制电路的控制而发声。当接收电路接收解码有效时，Io输出一个正向脉冲，这一脉冲通过控制电路使继电器K吸合，接通KD9561的工作电源使其发声。

，医院病床呼叫器
