一款红外线遥控电源插座的电路,http://www.5idzw.com
MC14013 C945 LM78L05
前不久，笔者使用的一只ＹＫ－１Ｄ型无线遥控电源插座损坏，于是利用其外壳和电源变压器制作了一款用电视机、ＶＣＤ机遥控器均能进行控制的红外线遥控电源插座。

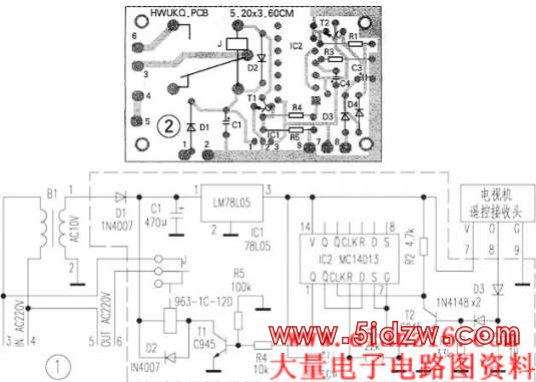

插座电路见图１。电路中采用了接收、放大、解调一体化的红外线接收头，继电器触发驱动电路使用了一片双Ｄ触发器ＭＣ１４０１３，本电路只使用其中一路并接成双稳态形式，Ｄ与Ｑ相连，Ｒ、Ｓ端接地。接在Ｒ端的Ｒ３、Ｃ２阻容网络起通电复位作用，保证停电再来电时，插座处于“关”的状态。
在平时，由于接收头输出端为４．２Ｖ左右高电平，Ｔ２处于导通状态，双稳态电路的触发输入端（ＣＬＫ）为低电平，Ｑ端输出低电平，Ｔ１截止，继电器Ｊ不工作，插座无２２０Ｖ输出。按一下遥控器的任意键，接收头收到来自遥控器的信号，从输出端输出解调后的脉冲信号，此时输出端的电压降低，Ｔ２截止，相当于给ＣＬＫ端一个瞬时高电平，Ｑ端输出高电平，Ｔ１导通，继电器Ｊ工作，其常开触点吸合，插座输出２２０Ｖ电压，再按一下遥控器，插座又失电。
图２为印制板图。在制作时如发现抗干扰能力较差，可以采取以下方法来解决：电源变压器和一体化接收头不要离得太近，以免造成干扰。接收头信号输出端与线路板的连线采用屏蔽线，并在接收头的电源和接地端之间加一只４７～１００μＦ的电容。
，一款红外线遥控电源插座的电路
