由TWH9236/9238微型无线电遥控组件构成的遥控电路图,http://www.5idzw.com
相关元件PDF下载：
TWH9236 TWH9238 CD4514 CD4013
TWH9236/9238微型无线电遥控发射/接收组件包括一只匙扣式发射机和一只微型接收机。
TWH9238外形引脚图
TWH9236外形引脚图

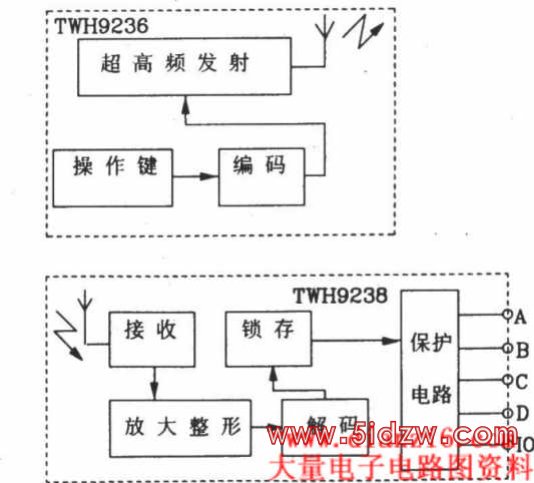

TWH9236/9238内部原理框图
对于发射组件TWH9236，其工作电压采用一节Az3型的钮扣电池，电压为1.5V，工作电流小于6mA。而TWH9238接收组件工作电压为6V，静态电流仅l.5mA。其数据输出端的输出电压为5V，最大输出电流为l.8mA，可直接驱动晶体管工作。二者配合使用遥控距离大于50m。

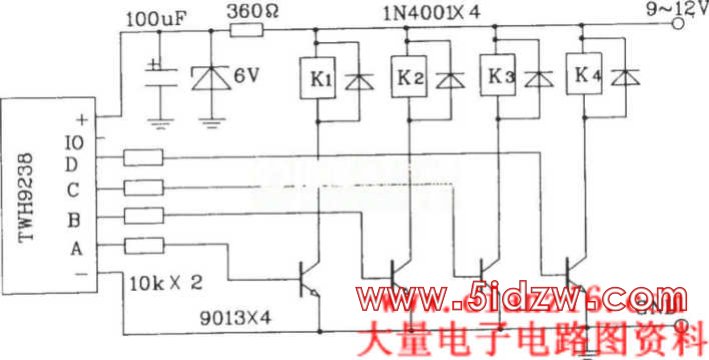

TWH9238构成的4位遥控开关电路
TWH9238不但可构成3、4路遥控发射/接收电路，而且可扩展成9路16路遥控控制电路。如果在TWH9238的后级再加一块十进制计数器CD4028，则电路可实现9路控制功能。若将十进制的计数器CD4028换成二进制电路CD4514，则电路可输出将扩展到16位。下图为TWH9238构成扩展到16位的遥控接收解码电路。
，由TWH9236/9238微型无线电遥控组件构成的遥控电路图
