由RCM1A/RCM1B组成的无线电遥控照明开关

标签：电路图讲解,电路图练习,http://www.5idzw.com 由RCM1A/RCM1B组成的无线电遥控照明开关,http://www.5idzw.com

相关元件PDF下载：

RCM1A   RCM1B   CD4017   9013

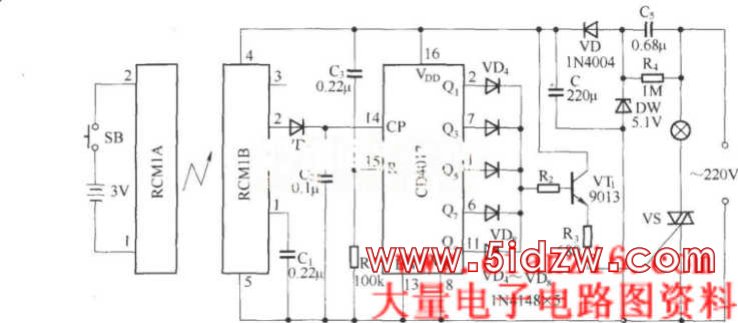

RCM1A/RCM1B是一对微功耗超短波无线电遥控模块,遥控距离为8-15米.如图所示是由它组成的无线电遥控照明开关.它由发射器和接收器两部分组成,按一下发射器按纽,灯亮;再按一下按纽,灯灭.发射器电路采用RCM1A模块，使用3V电池供电；接收器电路由RCM1B、十进制计数器CD4017及可控硅开关电路等组成。
