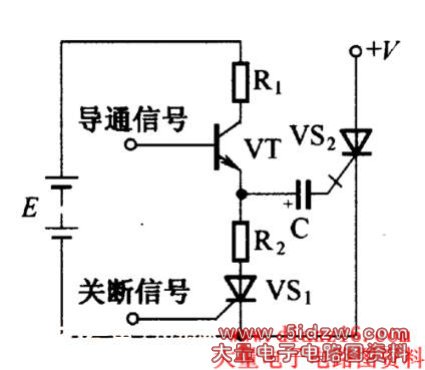

可关断晶闸管的导通及关断控制电路如图所示。E为门极关断电源。当导通触发信号加至半导体三极管VT的基极时,VT导通,经电容C触发可关断晶闸管VS2便其导通。与此同时,电源E通过R1给C充电。当关断正脉冲信号到来时,触发晶同管VS1导通,电容C经R2、VS1、VS2(K-G)放电。由于电容C两端电压不能突变,所以给可关断晶闸管控制极(门极)加上一个负向脉冲,使VS2关断。
关断控制电路
,一般关断控制电路图
可关断晶闸管的导通及关断控制电路如图所示。E为门极关断电源。当导通触发信号加至半导体三极管VT的基极时,VT导通,经电容C触发可关断晶闸管VS2便其导通。与此同时,电源E通过R1给C充电。当关断正脉冲信号到来时,触发晶同管VS1导通,电容C经R2、VS1、VS2(K-G)放电。由于电容C两端电压不能突变,所以给可关断晶闸管控制极(门极)加上一个负向脉冲,使VS2关断。
