晶闸管阶梯波逆变电路图

11-21 11:38:46 | http://www.5idzw.com | 晶闸管控制电路图 | 人气:622
标签:电路图讲解,电路图练习,http://www.5idzw.com 晶闸管阶梯波逆变电路图,http://www.5idzw.com

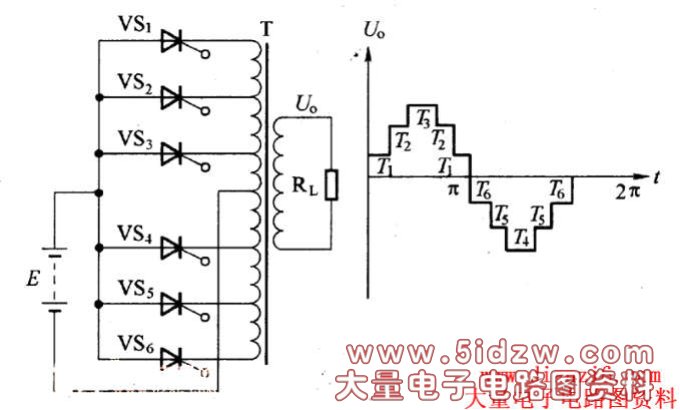

  该电路如图所示。变压器T的六个抽头与单向晶闸管VS1~VS6相连接,组成晶闸管逆变器主电路。

  在触发控制电路的作用下,电路的动作程序如下:让晶闸管vS1先导通30°,然后让VS2导通30°,再让VS3导通60°,这期间各晶闸管依靠变压器绕组产生的感应电压自行关断。VS3关断后,再让VS2导通30°,然后强迫VS2关断,再让VS1导通30°,结束半个周期阶梯波的输出。下半个周期由晶闸管VS6、VS5、VS4像上半个周期一样轮换工作以得到下半个周期阶梯波的输出。

  这种电路的主电路简单,且输出的波形接近正弦波,可以较好地消除高次谐波。

晶闸管阶梯波逆变电路

  晶闸管阶梯波逆变电路
