晶闸管并联逆变电路图,http://www.5idzw.com

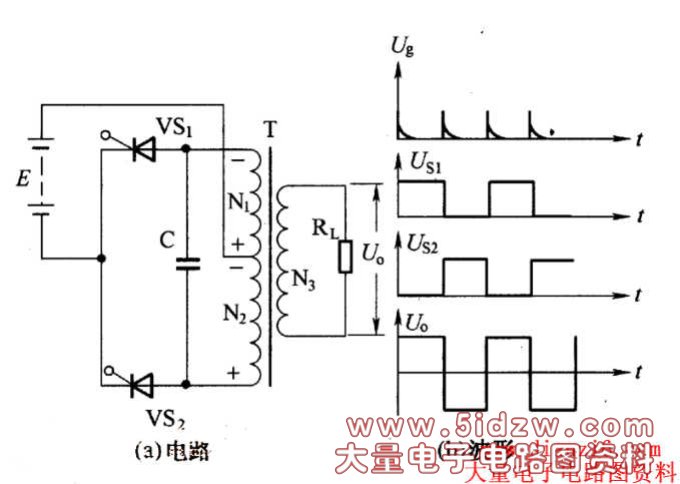

该电路如图所示，它由两个单同晶闸管、变压器、换向电容和负载电阻等组成。换向电容C和初级等效负载并联，E为直流输入电源。
电路工作时，用控制信号Ug交替地触发两个晶闸管VS1、VS2。假定VS1被触发导通而VS2处于关断状态，则电流从直流电源正极经变压器T初级绕组N1和VS1回到电源负极。由于自辆变压器的作用，在初级绕组N2上产生感应电压E，N1和N2上的电压对C充电，使电容C上的电压Uc=2E。由于VS2处于关断状态，其正向阳极电压也为2E。当VS2被触发导通时，电容C上的电压Uc通过VS2加到VS1的A-K极之司并向VS1放电，使VS1电流反向而迅速关断，完成一次换向。当电容C放电结束后，电流从电源的正极经变压器初级绕组N2回到电源的负端，同C反向充电到2E，为下一步关断VS2做好准备。VS1和VS2就这样在控制信号的作用下反复地导通与关断。由于电容和等效负载并联，所以输出电压波形U。与Uc一样。输片电压的频率决定于触发信号的频率，其幅值为Uc˙N3/(N1+N2)。
晶闸管并联逆变电路
，晶闸管并联逆变电路图
该电路如图所示，它由两个单同晶闸管、变压器、换向电容和负载电阻等组成。换向电容C和初级等效负载并联，E为直流输入电源。
电路工作时，用控制信号Ug交替地触发两个晶闸管VS1、VS2。假定VS1被触发导通而VS2处于关断状态，则电流从直流电源正极经变压器T初级绕组N1和VS1回到电源负极。由于自辆变压器的作用，在初级绕组N2上产生感应电压E，N1和N2上的电压对C充电，使电容C上的电压Uc=2E。由于VS2处于关断状态，其正向阳极电压也为2E。当VS2被触发导通时，电容C上的电压Uc通过VS2加到VS1的A-K极之司并向VS1放电，使VS1电流反向而迅速关断，完成一次换向。当电容C放电结束后，电流从电源的正极经变压器初级绕组N2回到电源的负端，同C反向充电到2E，为下一步关断VS2做好准备。VS1和VS2就这样在控制信号的作用下反复地导通与关断。由于电容和等效负载并联，所以输出电压波形U。与Uc一样。输片电压的频率决定于触发信号的频率，其幅值为Uc˙N3/(N1+N2)。
晶闸管并联逆变电路
，晶闸管并联逆变电路图
