长延时电路图一,http://www.5idzw.com

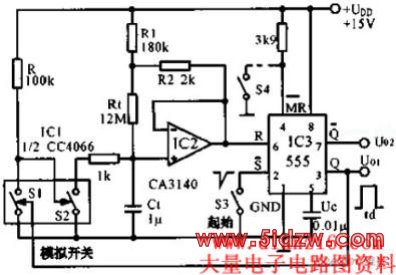

长延时电路如下图所示，该电路以555为核心，高阻抗运放CA3140用作缓冲放大，采用自举电路使充电电流保持恒定，保证充电电压的线性和定时的准确度。555的3脚为高电平时，四模拟开关CC4066之一S1导通，S2断开，定时电容C1经R1、Rt充电，自举电路保证R1上电压基本不变，充电电流IC基本不变，约为10nA。所以延迟时间I=2UDD/3Ic=104S。S4为强制复位开关。
，长延时电路图一
长延时电路如下图所示，该电路以555为核心，高阻抗运放CA3140用作缓冲放大，采用自举电路使充电电流保持恒定，保证充电电压的线性和定时的准确度。555的3脚为高电平时，四模拟开关CC4066之一S1导通，S2断开，定时电容C1经R1、Rt充电，自举电路保证R1上电压基本不变，充电电流IC基本不变，约为10nA。所以延迟时间I=2UDD/3Ic=104S。S4为强制复位开关。
，长延时电路图一
