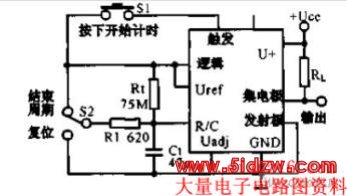

带有结束开关的1小时定时器电路图

11-21 11:02:27 | http://www.5idzw.com | 定时控制电路图 | 人气:365
标签:电路图讲解,电路图练习,http://www.5idzw.com 带有结束开关的1小时定时器电路图,http://www.5idzw.com
带有结束开关的1小时定时器采用LM122定时器和手控开关,可以构成具有启动、复位和终止功能的1小时定时器。计时一旦开始,S1就不再起作用。向上扳动S2提前结束定周期,输出状态随之改变;向下扳动S2使定时电容电压回到0V,而不改变输出状态,释放S2开始新的定时周期。




  ,带有结束开关的1小时定时器电路图
