具有开、停预置功能的循环定时器(CD4017、NE555)电路图,http://www.5idzw.com

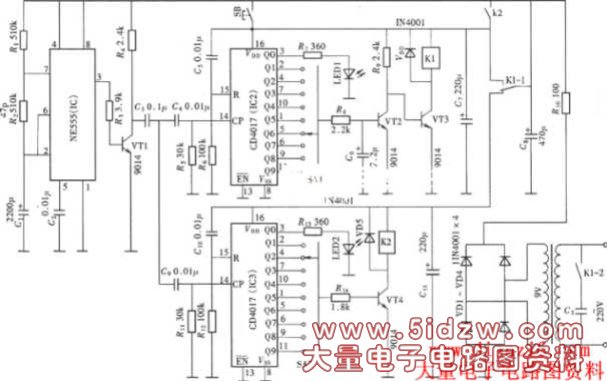

该电路是一个由555电路作时基电路组成的循环定时控制器。由555电路输出的时基信号，通过数字电路的分频，可取得多级定时控制输出。通过与继电器的相互配合，组成可预置开机、预置关机的自动循环定时控制器，其电路组成如图所示。![]()
，具有开、停预置功能的循环定时器(CD4017、NE555)电路图
该电路是一个由555电路作时基电路组成的循环定时控制器。由555电路输出的时基信号，通过数字电路的分频，可取得多级定时控制输出。通过与继电器的相互配合，组成可预置开机、预置关机的自动循环定时控制器，其电路组成如图所示。
