一位数显式定时器(NE555、CD4511、CD40192)电路图

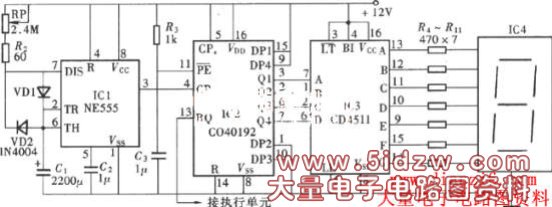

     数显式定时器具有显示明确清晰的特点。它是将表示时间的数字脉冲信号通过数码器译码后，用数码显示管显示出来。该电路介绍的是一位数码显示的数显式定时器，它的显示单位要根据时基信号的单位而定。它可以是“秒”，也可以是“分”，当然也可以是“时”。但对于数显式一位定时器来说，“时”这个单位太大了，由于本电路结构的原因，不易达到准确，所以一般很少采用。其电路组成如图所示。本电路由时基信号发生器、时间计数器、数码译码器和数码显示器组成。
