整流器电路图

11-21 00:45:02 | http://www.5idzw.com | 整流单元电路图 | 人气:413
标签:电路图讲解,电子电路图,http://www.5idzw.com 整流器电路图,http://www.5idzw.com

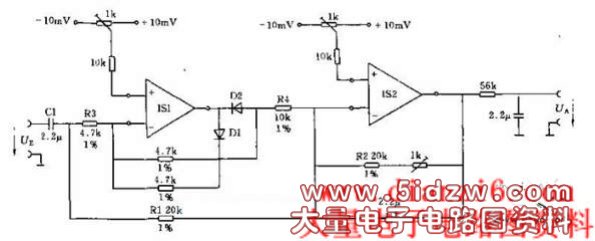

  该电路可将输入的交变信号变换为直流信号。若输入信号频率很低,则输入端电容C1可以取消。

  在负半周时,运放IS1的输出通过二极管D1(截止电压为0.7V)连接,并且经由二极管D2同相加点隔离。运放IS2作为反相电压跟随器工作。

  在正半周时,IS1作反相放大器工作,并通过R2与相加点连接。在输入端,电阻R3与电阻R2构成负反馈回路。
