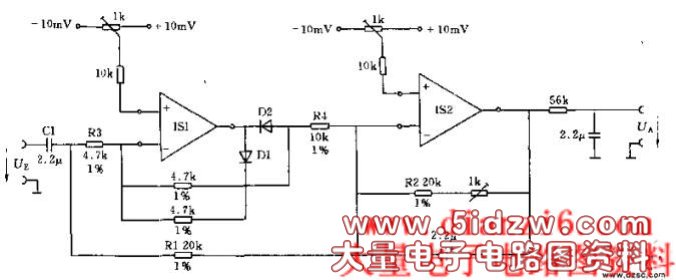

带有积分路的精密整流器电路图

　　该电路可将输入的交变信号变换为直流信号。若输入信号频率很低，则输入端电容C1可以取消。

　　在负半周时，运放IS1的输出端通过二极管D1连接，并且经由二极管D2同相加点隔离。运放IS2作为反相电压跟随器工作。

　　在正半周时，IS1作反相放大器工作，并通过R2与相加点连接。在输入端，电阻R3与电阻R2构成负反馈回路。
