推挽式DC／DC变换器的电路图,http://www.5idzw.com
，推挽式DC／DC变换器的电路图
推挽式DC／DC ffi换器的电路如图所示。其中，变压器T1起离和传递能量的作用。在开关管Q1开通时，变压器T1的Np1绕组工作并与副边的Ns1绕组耦合；在开关管Q1关断时，Np1向Ns1释放能量，反之亦然。在输出端曲续流电感器Lo和VD1、VD2组成副边整流电路。在电路设计中。开关管两端应设有RC吸收电路，以吸收开关管关断时所产生的尖峰浪涌。

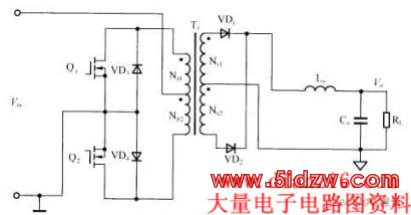

图 推挽式DC／DC变换器的电路图
