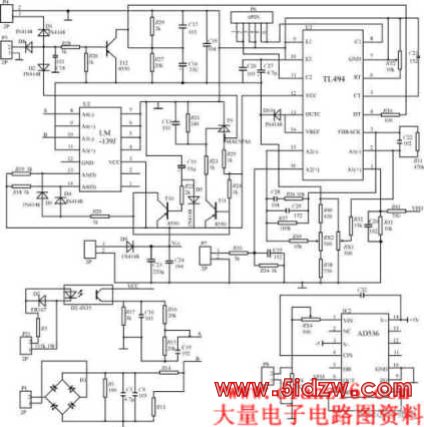

DC/DC变换控制电路图

　　在图中，以TL494为核心构成PWM驱动及保护电路，变换频率为50kHz。115V输出电压经隔离降压后送到P8，经过AD536取有效值后送入TL494的误差放大器A1，用作系统的闭环电压控制。推挽式逆变电路的电流经电流互感器采样由P7送于控制板进行信号处理后送入TL494的误差放大器A2，作为系统的电流环控制。TL494输出的驱动信号经P6输出到驱动板进行放大后送入主电路。该系统电路还具有完善的保护措施，包括：

　　（1）115V输出电流过流保护。电流互感器的输出信号经P1进入比较器U2，经判断比较后送入TL494的缓起动封锁端（DT）。

　　（2）热保护。该系统在主要的功率器件上均装有温度继电器，当温度过高时，相应的P4两端短路，从而使T12的发射极输出高电平，封锁PWM脉冲输出。

　　（3）DC/AC逆变主电路过流保护及直流过压保护。二者均由相应的传感器将信号送入控制板P5和P21处理后，封锁PWM脉冲输出。
