半桥DC/DC变换器的电路图,http://www.5idzw.com

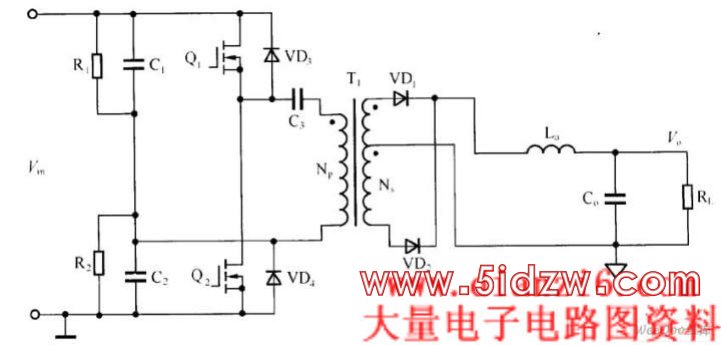

半桥DC/DC变换器的电路如图所示。其中,变压器T1起隔离和传递能量的作用。开关管Q1导通时Np绕组上承受一半的输入电压,副边绕组电压使VD1导通,反之亦然。在输出田路中,VD1、VD2、 Lo、Co共同组成整流滤波电路。
,半桥DC/DC变换器的电路图
半桥DC/DC变换器的电路如图所示。其中,变压器T1起隔离和传递能量的作用。开关管Q1导通时Np绕组上承受一半的输入电压,副边绕组电压使VD1导通,反之亦然。在输出田路中,VD1、VD2、 Lo、Co共同组成整流滤波电路。
,半桥DC/DC变换器的电路图
