MC3406A升降压DC—DC集成变换器电路图

　　ＭＣ３４０６Ａ是一种新型单片升降压ＤＣ－ＤＣ变换器集成电路，其输入电压为３～４０Ｖ，输出电压可调，输出开关电流可至ｌ．５Ａ，并有温度补偿参考电压源，有电流限制功能。该集成电路只需配用少量外部元件，就能组成升压、降压、电压反转型ＤＣ－ＤＣ变换器，可广泛应用于各种便携式仪器、仪表等设备。

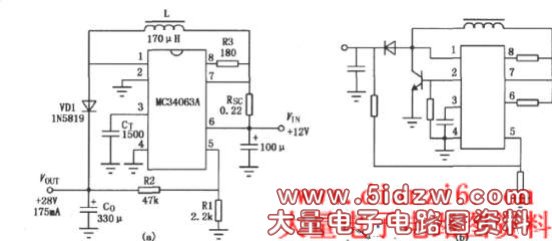

　　ＭＣ３４０６Ａ用作升压式ＤＣ－Ｉ）Ｃ变换器电路：

　　用作降压式ＤＣ—ＤＣ变换器：

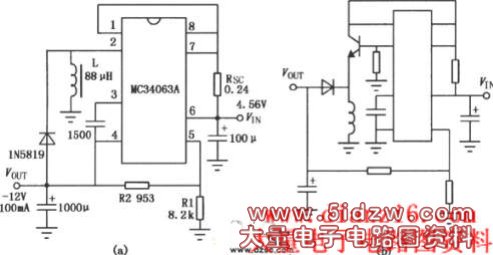

　　用作反转式ＤＣ－ＤＣ变换器：
