自激开关稳压电源之一,http://www.5idzw.com
3DA27

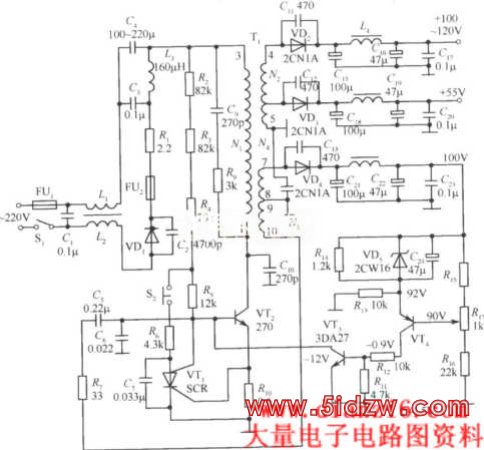

如图是一个自激式开关稳压电源电路，由开关功率管VT2、脉宽调制管VT3、误差放大管 VT4、过流保护可控硅开关VTl和脉冲变压器Tl等组成。其中开关功率管兼做间歇振荡管。
VT2、Tl、R2～R5等构成变形间歇振荡器。接通电源后，整流器输出的直流高压经过 R2～R5降压后给VT2基极提供一个适当的正偏压，使其导通。其集电极电流Ic2通过初级线圈N1，在其两端产生上正、下负的感应电压，并通过T1耦合到次级反馈线圈N5。N5两端感应电压的极性刚好使VT2的基极为正，致使Ic2增大。可见，这是正反馈的过程，VT2便迅速进入饱和导通状态。此时，基极便失去控制作用，间歇振荡器相对进入稳定阶段。电容器C5两端的充电电压为左正、右负，与N5反馈电压的极性相反。所以，基极电源Ib2逐渐减小，VT2从饱和区退回到放大区，J＆减小，使Nl感应电动势改变方向，N5上电势也改变方向，Ib2急剧下降，Ic2也急剧下降。由于正反馈的作用，VT2迅速转为截止状态。这时变压器中的磁能不能立即消失，在集电极回路中感应出较高的电压，与电源电压叠加，使VT2集一射极之间的电压超过输人电压。 当VT2截止时，变压器初级线圈上的电压反向，并且感应以次级。当次级电压升高到一定程度时，输出整流管VD2、VD3、VD4便导通，输出端有输出电压。当VT2再次导通时，N1上的电流将线性增加，耦合到次级电压使输出整流二极管反偏而截止。此时输出电压由LC滤波电路储存的能量提供。 假如由某种原因造成输出电压下降时，经过稳压二极管VD5加到VT4发射极上的电压也下降，通过R15、Rl7、R16分压加在VT4基极上的电压也降低。很明显，发射极电压减小量比基极大，故VT4集电极电流减小，在R11两端的电压降也减小，VT3的基极电压下降，集电极电流如减小，R2、R3、R4、R5上压降减小，开关管VT2基极电位升高，开关管导通时间加长，使输出电压上升，从而保持输出电压的稳定。 由于本电源采用自激工作方式，所以当负载短路时，反馈线圈的反馈电压大幅度降低或降至零，使间歇振荡器停振，电源停止工作，从而自动起到保护作用。但由于发生短路到停止工作需要有一定时间，仍有可能将晶体管损坏，为此必须采用反压和功率足够大的开关管。 本电源还采用了可控硅开关的过流和短路保护电路。当负载发生短路时，开关管VT2的发射极电流大幅度地增大，在检测电阻R10两端的电压也大幅度地增大。该电压加在可控硅开关SCR的控制极与阴极之间，并使它导通。可控硅开关一旦导通，VT2的基极便接地，使开关管立即停止工作，从而起到了保护作用。只要适当地选择检测电阻R10的阻值，就可使VT2发射极电流在达到某一限定值时，使SCR触发导通，起到过流保护作用。为了快速复位，特设了复位开关S2，只要按下S2，SCR便可迅速恢复到截止状态。 ，自激开关稳压电源之一
相关元件PDF下载：
3DA27
如图是一个自激式开关稳压电源电路，由开关功率管VT2、脉宽调制管VT3、误差放大管 VT4、过流保护可控硅开关VTl和脉冲变压器Tl等组成。其中开关功率管兼做间歇振荡管。
VT2、Tl、R2～R5等构成变形间歇振荡器。接通电源后，整流器输出的直流高压经过 R2～R5降压后给VT2基极提供一个适当的正偏压，使其导通。其集电极电流Ic2通过初级线圈N1，在其两端产生上正、下负的感应电压，并通过T1耦合到次级反馈线圈N5。N5两端感应电压的极性刚好使VT2的基极为正，致使Ic2增大。可见，这是正反馈的过程，VT2便迅速进入饱和导通状态。此时，基极便失去控制作用，间歇振荡器相对进入稳定阶段。电容器C5两端的充电电压为左正、右负，与N5反馈电压的极性相反。所以，基极电源Ib2逐渐减小，VT2从饱和区退回到放大区，J＆减小，使Nl感应电动势改变方向，N5上电势也改变方向，Ib2急剧下降，Ic2也急剧下降。由于正反馈的作用，VT2迅速转为截止状态。这时变压器中的磁能不能立即消失，在集电极回路中感应出较高的电压，与电源电压叠加，使VT2集一射极之间的电压超过输人电压。 当VT2截止时，变压器初级线圈上的电压反向，并且感应以次级。当次级电压升高到一定程度时，输出整流管VD2、VD3、VD4便导通，输出端有输出电压。当VT2再次导通时，N1上的电流将线性增加，耦合到次级电压使输出整流二极管反偏而截止。此时输出电压由LC滤波电路储存的能量提供。 假如由某种原因造成输出电压下降时，经过稳压二极管VD5加到VT4发射极上的电压也下降，通过R15、Rl7、R16分压加在VT4基极上的电压也降低。很明显，发射极电压减小量比基极大，故VT4集电极电流减小，在R11两端的电压降也减小，VT3的基极电压下降，集电极电流如减小，R2、R3、R4、R5上压降减小，开关管VT2基极电位升高，开关管导通时间加长，使输出电压上升，从而保持输出电压的稳定。 由于本电源采用自激工作方式，所以当负载短路时，反馈线圈的反馈电压大幅度降低或降至零，使间歇振荡器停振，电源停止工作，从而自动起到保护作用。但由于发生短路到停止工作需要有一定时间，仍有可能将晶体管损坏，为此必须采用反压和功率足够大的开关管。 本电源还采用了可控硅开关的过流和短路保护电路。当负载发生短路时，开关管VT2的发射极电流大幅度地增大，在检测电阻R10两端的电压也大幅度地增大。该电压加在可控硅开关SCR的控制极与阴极之间，并使它导通。可控硅开关一旦导通，VT2的基极便接地，使开关管立即停止工作，从而起到了保护作用。只要适当地选择检测电阻R10的阻值，就可使VT2发射极电流在达到某一限定值时，使SCR触发导通，起到过流保护作用。为了快速复位，特设了复位开关S2，只要按下S2，SCR便可迅速恢复到截止状态。 ，自激开关稳压电源之一
