振铃式开关电源功率扩充办法

标签：串联稳压电源电路图,开关电源电路图,电路图讲解,http://www.5idzw.com 振铃式开关电源功率扩充办法,http://www.5idzw.com

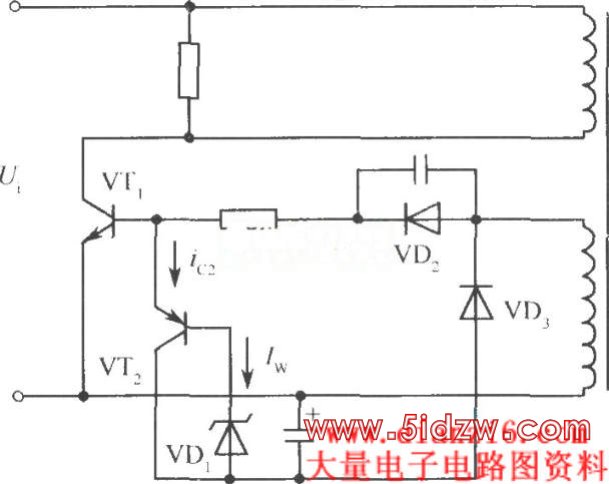

在上述的简单振铃扼流式电源电路中，为了使输出电压稳定，在开关三极管VTl的基极上接了稳压二极管，因此输出电压一点儿也不能调整。另外，要想加大输出功率，只有增加驱动电流。此时，如果减小输出电流，则稳压二极管支路的电流就要高。这样会改变稳压二极管的稳压值Uw，甚至超过二极管的功耗允许值。为了提高输出功率，可采用如下图所示的增加一只电流扩充晶体管的方法。该电路实质上是一种并联稳压器，三极管可用PNP型，也可用NPN型。由于流过稳压二极管VDl的电流在幅度上减至为
因而可以同时解决稳压二极管稳定电压变化和功耗问题。这部分功耗消耗在新增加的三极管 VT2上，所以要注意该管的温升。
