由TOP224Y构成30W精密开关稳压电源,http://www.5idzw.com
TOP224Y NEC2501

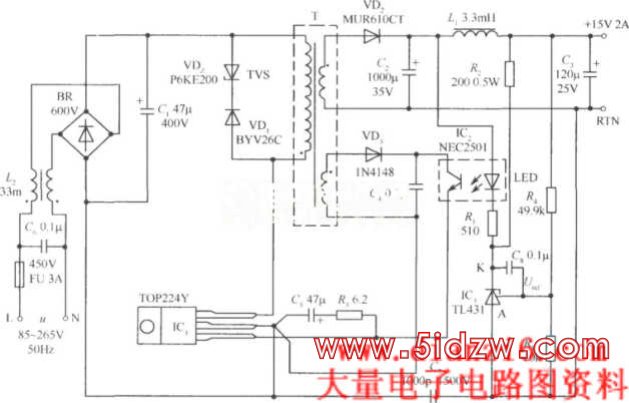

下面介绍一种由TOP224Y构成的隔离式+15V、2A(30W)精密开关稳压电源，电路如图所示。其特点是用TL431来代替取样电路中的稳压管VDz2，即用高稳定度的带隙基准电压Uref取代普通的齐纳电压，以达到精密开关电源的技术指标。该电源的优良特性集中体现在，当交流输入电压u从85V变化到265V时，Sv=±0.2％；当负载电流从10％(0.2A)变化到100％(2A)时，S1也达到±0.2％，可与线性集成稳压电源相媲美。 TIA31(IC3)与光耦合器NEC2501(IC2)构成电气隔离式外部误差放大器，再与内部误差放大器配合使用，对TOP224Y(ICl)的控制端电流进行精细调整，从而大大提高了稳压性能。
+15V稳压输出经R4、R5分压后得到取样电压，与TL431内部2.5V基准电压进行比较，通过改变K端电位来控制LED的电流，进而调节控制端电流Ic。R1是LED的限流电阻，并能设定控制环路的直流增益。R4与C8还决定了外部误差放大器的频率特性。，由TOP224Y构成30W精密开关稳压电源
