STR D5095A开关电源厚膜度集成电路图,http://www.5idzw.com
，STR D5095A开关电源厚膜度集成电路图
STR一D5095A是三肯公司生产的低功耗大功率电源厚膜集成电路，广泛应用于日立SZ大屏幕彩电机芯中。
1.功能特点
STR一D5095A集成电路内含取样、误差放大、激励电路及大功率开关管，以及其他一些辅助功能电路。
2.引脚功能及数据
STR一D5095A集成电路的引脚功能及数据见表1所列。表中的在路电阻栏中:红笔测量是指黑表笔接①脚，红笔接被测脚得到的值;黑笔测量是指红表笔接①脚，黑笔接被测脚得到的电阻值。

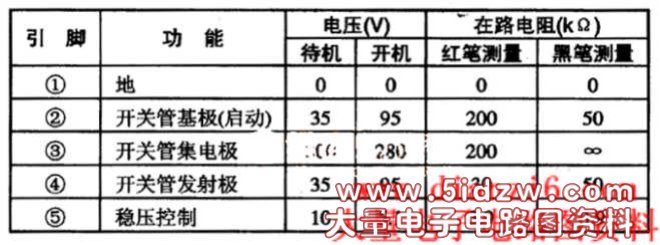

表1 STR一D5095A集成电路的引脚功能及数据
，STR D5095A开关电源厚膜度集成电路图
