三个元器件组成的简单镍镉电池充电电路图,http://www.5idzw.com

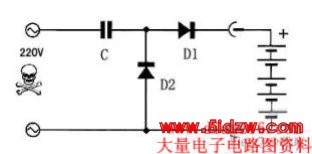

图中所示的充电器只用了三只元件构成，可称作是最简单的充电器，该电路为电容限流式充电电路，充电电流大小由限流电容C决定，无论对一节电池单独充电还是对几节、十几节电池串联充电，充电电流大小不变，D1,D2为整流二极管，限流电容应选用耐压大于400V的无极性电容，充电电流最大应不超过100mA，如果是对容量500mAh的5号镍镉电池充电，充电时间大约为6小时。
，三个元器件组成的简单镍镉电池充电电路图
图中所示的充电器只用了三只元件构成，可称作是最简单的充电器，该电路为电容限流式充电电路，充电电流大小由限流电容C决定，无论对一节电池单独充电还是对几节、十几节电池串联充电，充电电流大小不变，D1,D2为整流二极管，限流电容应选用耐压大于400V的无极性电容，充电电流最大应不超过100mA，如果是对容量500mAh的5号镍镉电池充电，充电时间大约为6小时。
，三个元器件组成的简单镍镉电池充电电路图
