铅蓄电池充电器电路图,http://www.5idzw.com

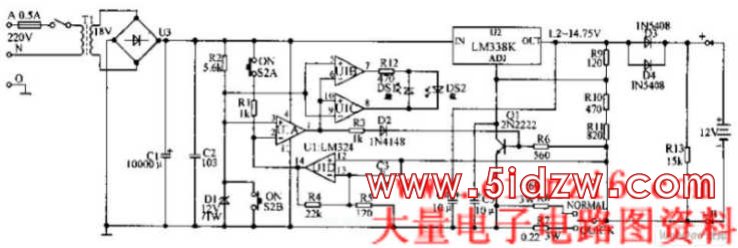

铅蓄电池充电器电路如下图所示，本充电器采用恒压式充电，它通过检测电池逐渐充足引起的充电电流减小来控制停止充电。无需担心过充少充。接通电源时，U1A反相输入端2脚的电平总是比同相输入端3脚低，因此U1A的1脚输出的高电平，使Q1饱和导通，等效于U2的ADJ脚接地，使U2的输出为1.2V，充电端为0.6A。此时为轻负载，DS1绿色发光二极管亮。当按下按钮S2，使U1A的3脚接地，2脚通过R1接电源正极，U1A输出低电平，DS2红色发光二极管亮，DS1熄灭。指示电路处于充电状态。当U1A输出变低之后Q1没有驱动，U2输出电压上升开始充电。S2放开后，因通过R8的电流较大（0.3~3A），U1D的输出电平比U1A的3脚高，U1A保持低电平，电路维持充电状态。当电池充足后，通过R8的电流下降到原来的10%，U1D输出电平经U1A的3脚低，Q1导通，U2输出电压又降至1.2V，DS1发光，指示充电结束。
，铅蓄电池充电器电路图
铅蓄电池充电器电路如下图所示，本充电器采用恒压式充电，它通过检测电池逐渐充足引起的充电电流减小来控制停止充电。无需担心过充少充。接通电源时，U1A反相输入端2脚的电平总是比同相输入端3脚低，因此U1A的1脚输出的高电平，使Q1饱和导通，等效于U2的ADJ脚接地，使U2的输出为1.2V，充电端为0.6A。此时为轻负载，DS1绿色发光二极管亮。当按下按钮S2，使U1A的3脚接地，2脚通过R1接电源正极，U1A输出低电平，DS2红色发光二极管亮，DS1熄灭。指示电路处于充电状态。当U1A输出变低之后Q1没有驱动，U2输出电压上升开始充电。S2放开后，因通过R8的电流较大（0.3~3A），U1D的输出电平比U1A的3脚高，U1A保持低电平，电路维持充电状态。当电池充足后，通过R8的电流下降到原来的10%，U1D输出电平经U1A的3脚低，Q1导通，U2输出电压又降至1.2V，DS1发光，指示充电结束。
，铅蓄电池充电器电路图
