电机单叠绕组的特点 怎样连接成单叠绕组

　　单叠绕组的特点是：一个线圈的两个边相距近似等于一个极距，两端分别接到相邻的两个换向片上，极对数p>1时串联的线圈数较单波绕组少，并联的支路对数等于极对数。

　　线圈一般安放在电枢槽内，直流电机电枢的橹中分上下两层放置两个不同线圈的边，每个线圈的两端分别接到两个换向片上，而每个换向片上接有不同线圈的两个端头，因此，直流电机电枢的榴数、线圈数和换向片数三者是相等的。

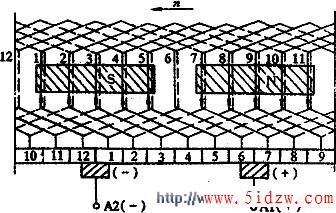

　　按以上分析，单叠绕组的连接及展开图如图所示。

　　单叠绕组的连接规律是1号换向片接1号线圈的首端，与线圈首端相连的线圈边放在1号槽的上层；1号线圈的尾端接2号换向片，与线圈尾端相连的线圈边放在7号槽的下层，1号槽与7号槽相距为一个极距。接着2号换向片上还接2号线圈的首端，依此类推，最后一个线圈的尾端又接到1号换向片上，全部线圈连接完毕，刚好组成一个闭合回路。
