光电打靶实验电路,http://www.5idzw.com

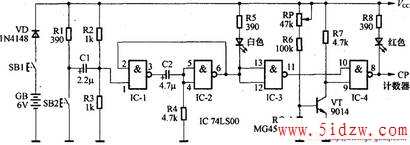

图中为被动式光电打靶实验电路，它由与非门IC-1、IC-2组成光电打靶枪的扳机电路，白色发光二极管靶心闪光电路，IC-3反相电路，光敏电阻器RG、三极管VT和IC-4等组成光电打靶选通电路，IC-4的8脚输出低电平信号送到计数器电路，进行光电打靶击中效果计数，计数器电路见图8中4位二进制计数器部分。接通电源开关SB1，扣动扳机开关SB2，微分型单稳态电路输出一定宽度的负脉冲，IC-2输出端白色发光二极管闪亮，同时负脉冲信号经过IC-3反相为正脉冲信 号输入到IC-4的10脚输入端。光敏电阻器RG装在光电打靶枪管内部，当枪管指向靶心正在闪亮的白色发光二极管时，白色发光二极管发光照射在枪管底部的光敏电阻器上，RG电阻值减小，使得三极管基极电压下降，VT截止，集电极输出高电平，加在与非门IC-4的9脚输入端。这时，与非门IC-4的两个输入端都为高电平，其输出端下跌为低电平，经过短时间恢复为高电平时，产生击中效果的上升沿信号，输送到上升沿触发的二进制计数器输入端。RP为光电打靶灵敏度调节，调试时，先将光电打靶枪瞄准靶边缘，一面扣动扳机，一面调小RP电阻值，直到击中效果显示红色发光二极管闪亮，然后再将RP电阻值稍微调大，使得红色发光二极管刚好熄灭，这时光电打靶枪的灵敏度最高。
，光电打靶实验电路
