用或非门构成的基本RS触发器,http://www.5idzw.com

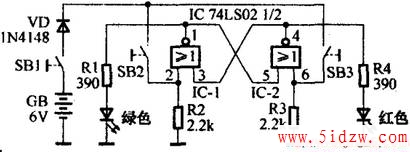

用或非门构成的基本RS触发器实验电路，可用来验证正脉冲触发的RS触发器的逻辑功能。它由或非门IC-1、IC-2构成基本RS触发器，R2、R3为或非门输入端的下拉电阻器，SB2、SB3为触发开关，绿色、红色发光二极管及电阻器R1、R4组成电平显示器，或非门输出端为高电平时发光二极管点亮。接通电源开关SB1，其中一只发光二极管点亮，比如绿色点亮，这时按下触发开关SB2，绿色发光二极管熄灭，红色发光二极管点亮，松开SB2触发器处于保持状态。按下SB3，红色发光二极管熄灭，同时绿色发光二极管点亮，说明触发器发生了翻转，松开SB3，触发器维持这一稳态。同时按下SB2、SB3，红色、绿色发光二极管都熄灭，说明触发器处在不定态。
，用或非门构成的基本RS触发器
