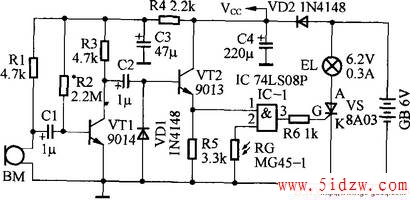

声音传感器采用灵敏度较高的驻极体电容传声器BM，输出阻抗2kΩ，R1为BM内部场效应管外接负载电阻器，注意BM两个焊点中与金属屏蔽壳相连的焊点为负极接地端。射随驱动电路采用基极无偏置电压电路，当VT2基极输入电压达到一定值时，射极电阻器R5上有电压输出，VD1为VT2基极反向电荷提供通路。只有当：R5信号电压上升，引脚1处于高电平状态，环境光线较暗，RG光敏电阻值较大(不小于5kΩ)时，输入端引脚2处于高电平状态，才能满足与门电路输出端引脚3上升到高电平状态的条件，通过限流电阻器R6触发单向晶闸管VS导通，其负载小电珠EL点亮。电源GB通过开关二极管VD2降去0.7v后接集成电路VCC引脚。本声控灯实验电路，在5m处击掌能控制灯亮。
通过2输入端与门电路实验，了解与门电路的作用。首先，输入端信号电平达到开门电平时，输出端电压开始跃升，输入端信号电平升到一定程度，输出电压(4．5V)几乎不再变化，可以视为波形顶部的起伏变化被削顶；而输入端信号低于关门电平时，与门“关闭”，输出端电压几乎为零(O.15V)，因此输出端信号为脉冲波形，这就是与门的整形作用。其次，声音信号能否通过与门控制单向晶闸管导通，需要看另一个输入端一控制端电平的高低，环境光线较暗时，控制端处于高电平状态，用声音可以控制灯亮，这就是与门的选通作用；当环境光线较强时，控制端处于低电平状态，声控不起作用，这就是与门的禁止作用。最后，与门的逻辑功能发 挥作用，完成白天声控不起作用，黑夜用声音信号控制灯亮的功能。
当电子元件的伏安特性符合欧姆定律U=R.I时，我们称之为线性元件，而不符合欧姆定律的，称为非线性元件。
一般常见的线性电子元件主要有电阻器、电容器和电感器。这些元件，都存在固定的电阻或电抗，它们的静态电阻与动态电阻不变且等同。常见非线性元件有：晶体二极管、三极管、场效应管、辉光放电管、电子管、晶闸管等。这些元器件自身不存在固有电阻和电抗，却有固定的工作(击穿)电压。它们的静态电阻与动态电阻都随其两端所加电压不同而变化，可以从无限大到零，甚至出现负阻现象。在非线性电路中，为防止电流剧增时元器件被击穿，要接人限流电阻。此电阻只有限流作用，它的接人不会改变非线性元件的固有工作电压，例如：发光二极管、稳压二极管电路中所串的限流电阻即是。
电阻器具有调压和限流作用，但调压和限流不可混为一谈，这与工作于线性还是非线性电路有关。举两例说明：一是低压氖管电笔的工作(击穿、辉光)电压，一般约为80V，用它检测交流市电火线必须在电笔串入1～2M Ω电阻。二是一只额定电压为80V的灯泡，欲使其在220V电压下工作，亦为其串人相应电阻，降去140V电压。这两种电路结构完全相同，然而电阻的作用不一样。前者与电阻串的是非线性元件氖管，故电阻器只有限流作用。它的大小均不能改变氖管固有的80V工作(击穿、辉光)电压，而后者是线性元件灯泡，故所串电阻不仅可减小灯泡中的电流也可改变其电压，故常称其为降压电阻。另外，我们使用的日光灯镇流器也叫限流器，而从不叫降压器，其原因也是因日光灯乃非线性器件也。，声控灯实验电路
