简易远距离无线传声器

　 录求一种发射距离远、拾音灵敏度高、长时间工作不跑频、高度简单易制作，且成本低廉的无线传声器是很多爱好者近切希望的。本文介绍的单管远距离无线调频传声器即具备以上特点。

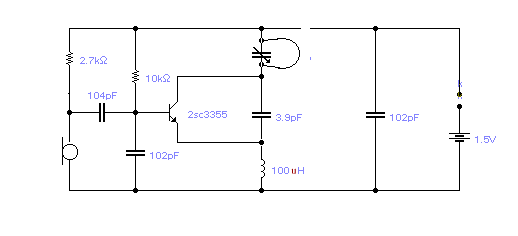

　 由于发射用的环形天线L1兼作振荡线圈，该天线内流动的是与振荡频率同频谐振的高频电流，所以始终处于最佳发射状态。经实践，在空矿地发射距离大约100-1850M（接收机用的是TOLY1781袖珍收音机， 该机天线加至长至0。8M 时所能达到的接收距离）相比之下，在工作电压、工作电流和发射频率同等的情况，L1换成普通螺旋圈，振荡三极管集电极接上一只5PF电容至0。8M长的拉杆在线发射实验，前后两种发射方式的发射距离几乎相当，证明该内藏式形天线兼作振荡线圈时的发射效率是相当高的。
　 内藏式环形天线采用长度160MM，φ1MM 的漆包线制成金属圆环或方框形嵌入机壳内。调节电容C3，使发射频率落入88-108MHz之间，以便用调频收音机接收。当电池电压在1。2-2V之间变化时，长时间工作。本电路发射频率稳定不变。电池电压1。5V时，整机工作电流约2。5MA。调试时，手不要靠近环形天线，安放时不要靠近金属物，以免影响振荡频率和发射距离。，简易远距离无线传声器
