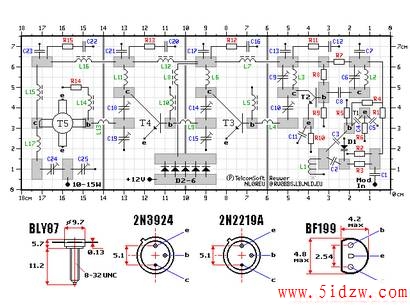

3-Meter Zender (100-108MHz/10-15W)

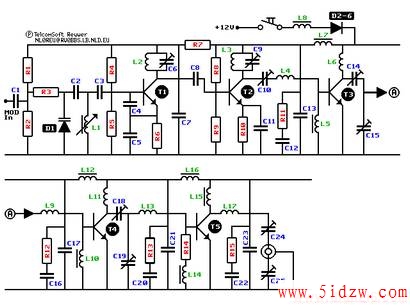

De frequentie is opgebouwd uit een oscillator, C1 = 100nF (MKM)
buffer en eindtrap. Modulatie vindt plaats door C2 = 10pF (Keramisch)
op de caPACiteitsdiode D1 aanwezige gelijkspan- C3 = 120pF (Keramisch)
ning d.m.v. een stereo-multiplex te varieren. C4 = 47pF (Keramisch)
Om een goede frequentie-stabiliteit te waarbor- C5 = 220pF (Keramisch)
gen, is de oscillatorkring afgestemd op de hal- C6 = 0-60pF (Folietrimmer)
ve zendfrequentie (ca. 50Mhz). C7 = 10nF (MKM)
C8 = 47pF (Keramisch)
ONDERDELEN-LIJST C9 = 0-60pF (Folietrimmer)
C10 = 0-60pF (Folietrimmer)
R1 = 220k (1/4W) D1 = BA102 (of BB105) C11 = 10nF (MKM)
R2 = 100k (1/4W) D2 = BY 227 C12 = 1鍲 (MKM)
R3 = 10k (1/4W) D3 = BY 227 C13 = 270pF (Keramisch)
R4 = 10k (1/4W) D4 = BY 227 C14 = 0-60pF (Folietrimmer)
R5 = 4k7 (1/4W) D5 = BY 227 C15 = 0-60pF (Folietrimmer)
R6 = 560?(1/4W) D6 = BY 227 C16 = 1鍲 (MKM)
R7 = 100?(1/4W) C17 = 270pF (Keramisch)
R8 = 4k7 (1/4W) C18 = 0-60pF (Folietrimmer)
R9 = 2k2 (1/4W) C19 = 0-60pF (Folietrimmer)
R10 = 220?(1/4W) C20 = 1鍲 (MKM)
R11 = 10? (1/4W) T1 = BF 199 C21 = 270pF (Keramisch)
R12 = 10? (1/4W) T2 = BF 199 C22 = 1鍲 (MKM)
R13 = 10? (1/4W) T3 = 2N2291a C23 = 270pF (Keramisch)
R14 = 56? (1/2W) T4 = 2N3924 C24 = 0-60pF (Folietrimmer)
R15 = 10? (1/4W) T5 = BLY87 (of BLY88) C25 = 0-60pF (Folietrimmer)
L1...............: Spoelenkern met een doorsnede van 6mm
6 Windingen emailLEDraad van ?.8mm om spoelenkern wikkelen
L2,L3............: 3 Windingen emailledraad van ?.8mm rondom 6mm as wikkelen
L4,L9,L13........: 2 Windingen emailledraag van ?.8mm rondom 6mm as wikkelen
L5,L7,L10,L12,L16: 1 Gats ferrietkraal, 5mm lang en een doorsnee van 4mm
2 Windingen emailledraad van ?.4mm in kraal doorhalen
L6...............: 6 Windingen emailledraad van ?.8mm rondom 6mm as wikkelen
L8,L14,L15.......: 2 Gats Ferrietkraal, 12mm lang en een doorsnee van 5mm
1 Winding emailledraad van ?.8mm in ferrietkraal doorhalen
L11..............: 4 Windingen emailledraad van ?.8mm rondom 6mm as wikkelen
L17..............: 4 Windingen verzilverdraad van ?mm rondom 8mm as wikkelen
，100-108Mhz/10-15W 发射电路
