BH1415+2SC1971 5W 发射机,http://www.5idzw.com

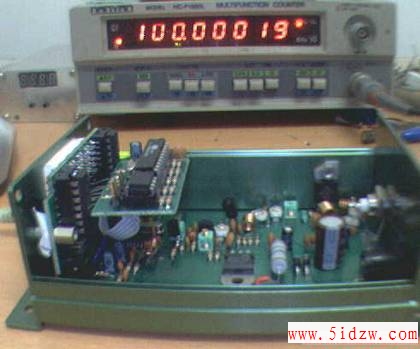

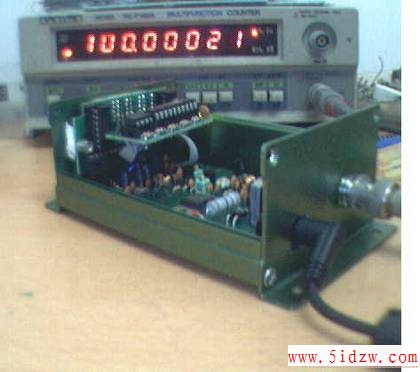

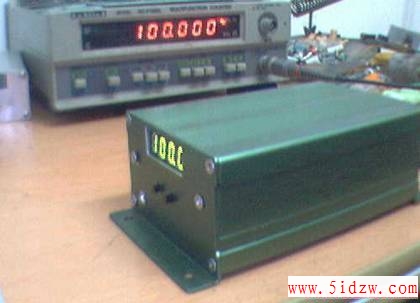

成品图

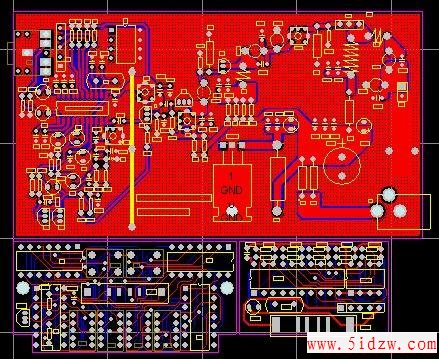

1415 5WPCB

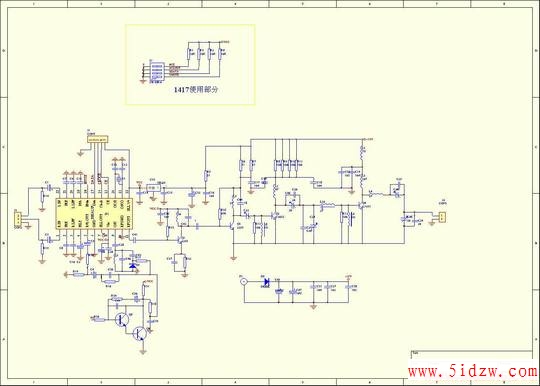

1415原理图

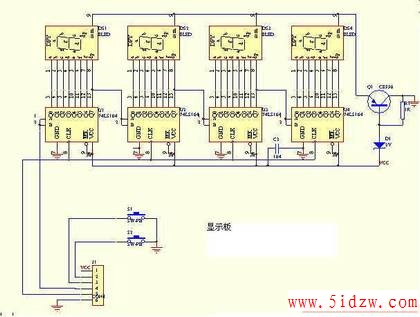

显示部分原理图

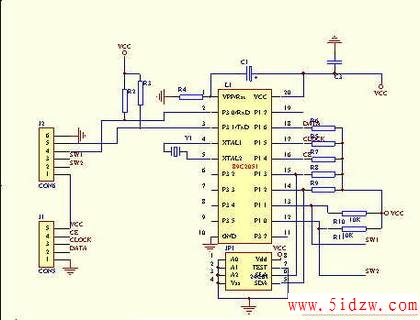

控制板原理图
1415的控制程式HEX文件
将此文件写入单片机内即可:
点击下载控制文件
1.主要元件:BH1415+C3355+C3355+2538+1971
2.频率步进100K
3.数码管显示频率备注:所用到的2538与1971是拆机件。，BH1415+2SC1971 5W 发射机
