无线电是电子爱好者最忠情的一项技术,
时至今日仍有无数电子"虾"客们为其倾倒,为其着迷.
"无线"电总是让人不可思议,无线对讲,无线遥控.无线上网-----无限乐趣
收音机是无线接收中最基本的机型.
收音机我们不陌生了,台式的.便携式的.袖珍式的........随处可见,
21世纪,随着电子技术的飞速发展收音机种类更是多如牛毛.......
听收音机并不希罕,如果自个儿亲自动手做一个收音机出来,那将是什么感觉呢!?
下面介绍一款单管来复式AM收音机,结构简单,制作容易!

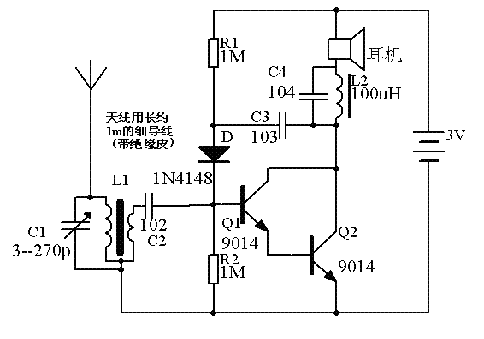

工作原理：如上图所示。由C1和L1实现选台后经C2送到Q1.Q2组成的复合管进行放大,由于L2"通低阻高"所以复合放大的高频信号只流过C3,利用二极管D进行检波,检波后输出的音频信号又送入复合管再一次放大,集电极输出的信号频率很低(音频信号),因此能顺利通过L2 C4 输出到耳机.复合管完成高频和音频两次放大所以称其为"来复式"!
动手实践: 按上图插接好元件.为了连接方便,将可调电容与磁棒线圈按上图连接关系用电烙铁焊接起来,然后在接C2端和地端分别焊接微型插座.
本机属调幅接收机,由于采用单级放大,所以它的灵敏度不是很高,强烈建议从可调电容中心端接一根长约1米的细导线(带绝缘皮)作为加强天线,收听时让天线靠近交流220V插座(或电源线)利用分布电容耦合吸收电网中的信号.
实践证明: 本机在配上合适的天线,利用电网可清晰接收本地电台调幅广播!
注意事项：
１．本机采用复合管放大,可以有更大的放大倍数,但三极管很容易进入饱和或截止状态,因此请根据实际情况改变R1.R2的阻值,让整机电流在10---50mA比较合适.
２．当线圈移向磁棒中心时,电感量增大,收频率在低端的电台;当线圈移向磁棒外边时,电感量减小,收频率在高端的电台.
３．可变电容反时针旋转,电容量增大,收低端电台;可变电容顺时针旋转,电容量变小,收频率比较高的电台.
