0.8瓦21MHZ CW QRP发射机,http://www.5idzw.com

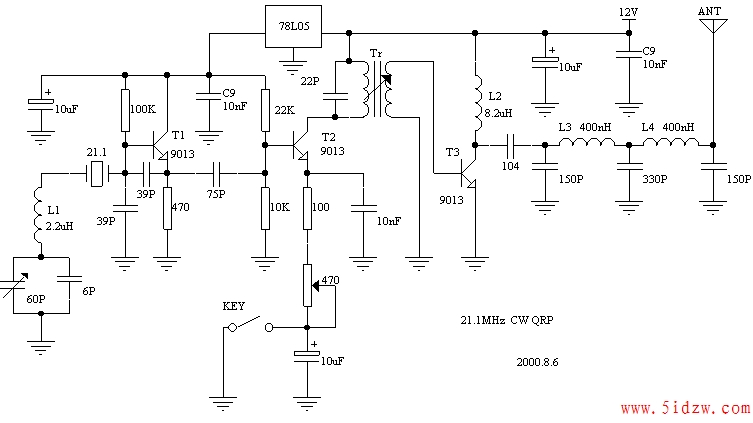

图中的L1、L2用普通的色码电感，L3、L4用的是随处可以买到的直径5毫米、内装M4磁芯的那种。买回来将原来的线拆掉只要骨架，用0.3毫米左右的漆包线绕十圈左右。Tr是10×10毫米中周，初级绕10圈中心抽头,次级绕3圈。只要有台示波器此电路很容易装调成功。，0.8瓦21MHZ CW QRP发射机
此电路实测有0.6-0.8W的输出功率，谐波抑制可达40dB，频率可变范围约十几KHz（与所用晶体特性有关），耗电约200毫安。
图中的L1、L2用普通的色码电感，L3、L4用的是随处可以买到的直径5毫米、内装M4磁芯的那种。买回来将原来的线拆掉只要骨架，用0.3毫米左右的漆包线绕十圈左右。Tr是10×10毫米中周，初级绕10圈中心抽头,次级绕3圈。只要有台示波器此电路很容易装调成功。，0.8瓦21MHZ CW QRP发射机
