采用集成电路制作的无线FM收发电路,http://www.5idzw.com

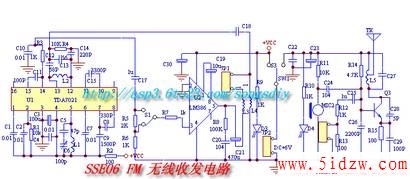

下图为一采用ＰＨＩＬＩＰ的专用调频接收电路ＴＤＡ７０２１制作的无线调频对讲电路，为了更好的音质表现，还加了用ＮＥ５５３２单电源供电电路，易于制作调试，而且还可以将体积做得很小，电压可以采用３－６Ｖ，用７＃电池整个电路可板可以放入易于找到的磁带盒中，可以制成很漂亮的作品。
用这样电路制作两个板子即可进行无线对讲。
电路原理：ＦＭ接收部分是采用ＴＤＡ７０２１集成电路，该电路外围无须中频调整，使调试简单许多，而且性能优异，还具有无信号自动静噪功能，被检波出来的音频信号由１４脚输出到LM386放大送到耳机，这里采用单电源供电电路，这在用于收调频广播音乐时非常适用，后面由专用的高频三极管Ｃ３３５５(也可以用C2060），用该电路可以使本机的发射距离最远达５００米，（在６Ｖ电源供电时），ＳＷ１为收发电源切换开关，Ｄ３、Ｄ４为收发电源指示灯，接收天线部分是采用耳机线的感应信号，发射天线采作专用小天线也可以用导线来代替。
元件选择：高频部分小电容均为高瓷介小电容，高频发射部分最重要的是高频振荡管的选取，也可以选别的型号，但是要求功率参数达到要求，才能保证发射距离。，采用集成电路制作的无线FM收发电路
