高压稳压电源

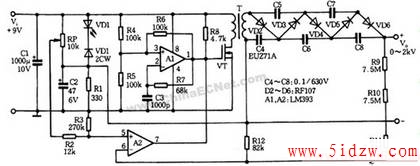

    本文介绍的高压稳压电源，电路简单，效率较高。输出电压从0－2kV可调，适合业余无线电爱好者制作。 电路如图所示。

    A1接成最为常见的多谐振荡器产生的方波信号加至场效应管VT放大并经变压器T升压，在次级产生极性相反的脉冲波，再由C4－C8与VD2－VD6组成五倍压整流电路，将电压升至2kV。A2接成反馈控制电路，将输出2kV电压经R9＋R10＋R11与R12分压获得取样电压并加至反相输入端与同相输入端上基准电压，可使输出电压变化。

    A1、A2为双电压比较器LM393，VT为场效应管BUE71A，其主要参数：50V、12A、12欧，也可用其它型号代替。VD1用0.5W／4.7V的稳压二极管。RP选用多圈电位器。脉冲变压器T为关键部件，选用进口圆柱体E型磁芯，截面积为1.2平方厘米，初级用0.51mm高强度漆包线绕21匝，次级用0.19mm高强度漆包线绕制，每层55匝，共绕12层，先绕次级，层间均需绝缘纸隔离，后绕初级，组装时磁芯中间可垫上一片玻璃胶水纸，然后将骨架固定牢。

    本机高电压部分的印板连线应保持一定距离，否则容易跳火。使用时，不需特别调试，如OV起始不理想，可略改变R3的阻值，“+’、“-’输出端可连上三位半数字电压表边观察边使用。

    本机尽管输出负载电流较小，但已能满足业余条件下测量电子元器件及提供稳定的高压电源。，高压稳压电源
