负载传感器的制作与应用

    负载传感器是一种用于监测电源设备输出负载是否接通的功能模块，使用方便灵活，但在市场上却很少出售。本文介绍采用分立元件制作的负载传感器，其性能可靠，完全可以和市售的负载传感器互换。

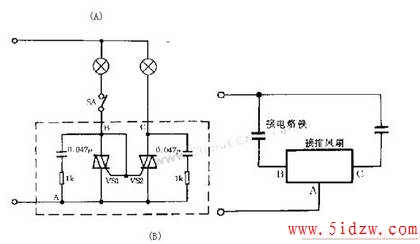

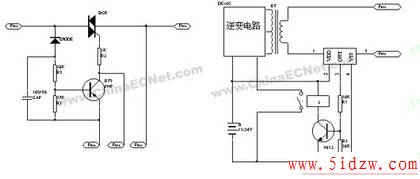

    图中所示分别为两种不同型号传感器的分立件原理图。图1电路中A、B分别为传感器的输入和输出脚，C为电源正极，D为控制输出脚，E为电源负极。当电路l、2两端无负载时，VT基极无电流通过，VT截止，可控硅VS截止，电路D端无输出。如果在电路l、2端接上负载，电源由R1、VD1、L流经负载形成VT基极偏流，这时VT导通，VS导通，电路D端电位升高。当电路负载断开时，流经VS的电流减小，不足以使VS维持导通，VS截止，这时 VT也因无基极电流而截止，电路D端电位降低。图2电路所示为另一种负载传感器。A、B、C分别为公共端。控制端和被控端。当电路中SA未接通时，VS1、VS元无控制电流，而当SA接通时，VS1、VS2都将导通，也就是通过电路B端的接通与否来控制C端的通断。

    由于电路结构简单，只要元件选择正确就能制作成功。对于电路中所用可控硅的选用，应根据所用范围内的电压和电流来确定。，负载传感器的制作与应用
