一、 P87LPC764单片机的主要特点
P87LPC764是20脚封装，兼容MCS-51系列单片机指令系统的全新单片机。它具有：内部振荡源、ＷＤＴ(看门狗)、Ｉ２Ｃ、上电自复位、４ｋＯＴＰＲＯＭ、１２８字节ＲＡＭ、多级中断等功能(详细资料，参见《ＰＨＩＬＩＰＳ ５１ＬＰＣ》一书)。利用其Ｉ／Ｏ脚可输出２０ｍＡ的特点，直接驱动ＬＥＤ数码管，减少硬件。

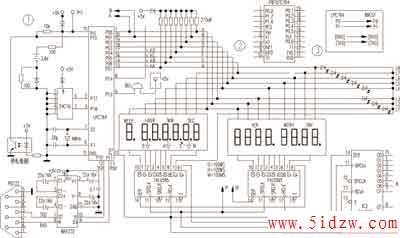

二、 240路定时器的电路工作原理(电路原理见图１)
１． 电路由P87LPC764、74LS595、MAX232、24C16、LED数码管等组成。用P87LPC764的Ｔ０定时器完成定时、全日历软时钟、ＬＥＤ数码管控制、停电检测等任务；Ｔ１定时器精确捕捉Ｔ０定时器的中断服务程序的执行时间。在Ｔ０重置定时参数时再加入此时间，以补偿Ｔ０定时器执行中断服务程序时的时间差。同时在软件中加入了一个微调功能，可以较好地补偿晶振的频偏。微调系数的范围：０～２５５。计时程序每隔５００ｍＳ加入一次(２μＳ／６ＭＨｚ)以１２７为分界点(采用补码方式计算)。这样可调量是：２／５００Ｘ１０００＝０．４Ｘ１０５，非常精细。
２． ２片７４ＬＳ５９５控制１５位ＬＥＤ数码管的位选码其中，有８只ＬＥＤ发光管指示对应输出通道的状态，视为一位数码管。在软件中设计了ＬＥＤ数码管亮度控制功能，可自由地控制ＬＥＤ数码管的亮度；一片７４ＬＳ５９５锁存８组定时输出信号。三片７４ＬＳ５９５采用串行连接，一次串行输出３个字节的数据，再同时打开输出使能端(ＲＣＬＫ／１２Ｐ)输出数据；24C16存放240路的定时参数、微调值、亮度控制值。MCU采用模拟Ｉ２Ｃ总线方式与24C16通讯。
３． 虽然只用了４个键，但通过延时法，使其具有８个键的功能，完成所有的参数输入及时间设置。
４． MAX232负责与PC通讯，对240路的输出状态做历史记录，同时也可通过PC机在线修改控制器的参数。
５． 由于采用了掉电检测(由光隔完成)，停电后MCU进入睡眠状态，整机的工作电流非常小＜３ｍＡ，备用电源(３．６Ｖ／６０ｍＡＨ)可维持较长的时间。
三、 P87LPC764的程序写入
由于P87LPC764是OTP型ROM(一次性写入)，因此写片时必须要小心，否则会造成不必要的浪费。在自制时，应先用89C51模拟，全部通过后，才可写片。
写片时P87LPC764的设置：ＵＣＦＧ１＝００１１００００
四、 89C51模拟
图２是P87LPC764的管脚图，图３是用89C51模拟P87LPC764时的引脚接线图。模拟时，要注意其驱动能力。Ｐ０口要加上拉电阻(１ｋ×８)，ＬＥＤ数码管的亮度比较低。蜂鸣器要加ＰＮＰ型(８５５０)晶体管驱动。
，用P87LPC764制作的240路定时控制器
