图3-2 电路板安装图通电前要仔细进行检查,尤其要注意三极管的型号与管脚不能搞错。为了保险,可先在电阻器R8的旁边焊一导线(电路板上已留有位置)。接通12V电源,测量三极管VT3的发射极电压,应为电源电压的一半左右,如果不合适,可调整电阻器R6的阻值。然后测量一下电路的工作电流,应在5mA左右,这是三极管VT1和VT2的工作电流。将电阻器R8旁的导线去掉,再测量一下电路的总电流，应在10~15mA左右。如果电路的总电流过大，应减小电阻器R8的阻值，可以在电阻器R8旁再并联一只电阻器;如果电路的总电流稍小,可将电阻器R8换成110Ω或120Ω电阻器。

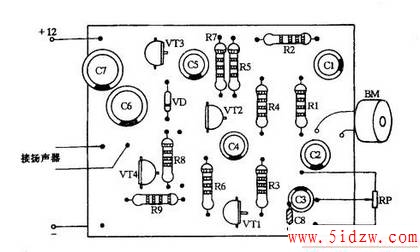

图3-3 电路板元件图
三、三极管的放大作用与电路的工作原理

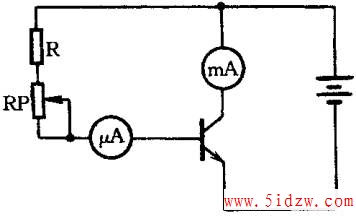

我们知道三极管有放大作用,而且是一种电流放大器件。但是它是怎样放大电流的呢?我们先按照图2-4的电路作一个实验,图中的三极管选用一只共发射极放大倍数β为100的管子。首先记录下基极回路中微安电表的数值和集电极回路中毫安电表的数值。然后减小电位器RP的阻值，使基极回路中的微安电表的电流指示增加30μA。这时再看集电极回路的毫安电表指示,大约增加了3mA。这就是三极管的电流放大作用。其实三极管并没有把基极电流放大,而是用基极电流控制了集电极电流的变化,这里的能量是电源提供的。因此所谓“放大”,实质上就是“以小控大”。
图3-4 三极管的放大原理
虽然三极管是一种电流放大器件,但由于集电极电阻的作用,我们也能把它做成一个交流电压放大器。
在喊话器电路中,BM是小型驻极体话筒,电阻器R1为驻极体话筒提供了一个工作电压。电阻器R2和电容器C1为滤波退耦电路,能避免自激,保证电路的稳定工作。 RP为音量电位器,可以调节喊话器的声音大小。电容器C2、C3、C4为音频藕合电容;C8是为滤除杂波防止啸叫而设置的。三极管VT1与电阻器R3、R4组成了一个典型的电压并联负反馈电路。推动级三极管VT2与推挽功放管VT3、VT4是直接耦合的。电阻器R5、R6为三极管VT2提供了一个稳定的工作点,电阻器R6接在输出中点电压上。由于VT2与推挽功放管VT3、VT4是直接耦合的,电阻器R6的这种接法,起着深度的负反馈作用,使电路能够稳定的工作。同时电阻器R7为VT2发射极反馈电阻,讲一步保证了电路静态工作点的稳定;电容器C5是VT2发射极旁路电容,为交流信号提供了通路,使交流信号不受反馈的影响。电阻器R8、R9与二极管VD是三极管VT2的集电极负载。调节R8的大小,可以改变推挽功放管VT3、VT4的静态工作电流;而二极管VD有一定的温度补偿作用,保证电路的工作稳定。需要注意的是,电阻器R9没有直接接到电源的负极上,而是通过扬声器才接到电源的负极上。这种连接有一定的自举作用,使三极管VT3工作时能得到足够的驱动电流。 C6是输出隔直流电容,也为三极管VT4的工作提供了一个工作电源,它的容量越大越好。电容器C7为电源滤波电容。
互补推挽电路使用导电特性完全相反的NPN型与PNP型三极管组成推挽放大器。当推动级三极管VT2集电极为正信号时,上边的NPN型三极管导通,而PNP型三极管截止;当推动级三极管VT2集电极为负信号时,下边的PNP型三极管导通,而NPN型三极管截止。两只三极管一推一拉使负载扬声器上得到一个完整的电压信号。由于电路采用了直接耦合的方法,克服了使用变压器所带来的一些弊病,改善了放大器的音质。因此互补推挽放大电路被广泛应用。
