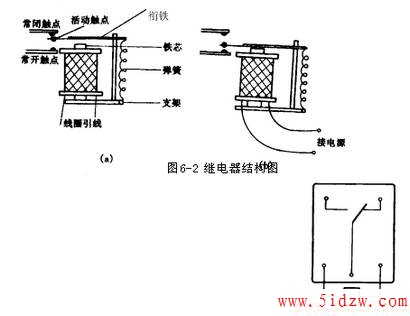

光敏电阻器是电路的关键元件，它对光线的强弱有敏感的反应，在本电路中要求光敏电阻器受到光照时的阻值应小于5kΩ，在暗光情况下阻值应大于1MΩ，可选符合要求的MG41-22光敏电阻器。 继电器的种类很多，图6-2（a）是继电器的结构示意图。它主要是由线圈、铁芯、衔铁、支架、弹簧及接触片等组成。在静止状态时，继电器线圈中没有电流流过，衔铁不动作，活动触点与常闭触点连接；当给继电器的线圈加上直流电，线圈中通过一定强度的电流时，电磁铁产生吸力，使衔铁向下运动，活动触点随之动作，结果活动触点与常开触点相连接，如图6-2(b)所示。当断开加到继电器线圈上的电压后，线圈中的电流消失，由于铁芯是软磁材料，所以磁力也消失，在弹簧的作用下(小型继电器中没有弹簧，衔铁与支架是由弹性簧片连接的，弹性簧片起到弹簧的作用。)，衔铁复原，活动触点也恢
，路灯光控电路
光控电路有着广泛的应用。比如城市中的路灯或楼道照明灯一般都是由人工操作的，如果采用光控电路，根据光线的强弱来自动开启和关闭照明灯，做到无人自动控制，可以减轻工人的劳动强度，更有效地节约能源。
我们介绍的这个电路虽然简单，但也可以利用电路中继电器的常开接点作开关来控制一个小灯，当光线变暗时小灯会自动点亮。如果你有兴趣也可以用它来控制讯响器、小电动机等。
一、元器件的准备
所用的元器件如表6所示 表6
序号
元器件规格
R1
20kΩ、1/8W碳膜电阻器
R2
1kΩ、1/8W碳膜电阻器
RP
100kΩ微调电阻器
R
MG41-22光敏电阻器
VD
1N4148二极管
VT1、VT2
9014等NPN型三极管
K
JZC-23F/6V继电器
6V电池夹
40mm×25mm电路板
硫化镉多晶体，再经烧结制成。光敏电阻器的表面还涂有防潮树脂。光敏电阻器的光谱特性曲线与人眼对可见光的响应曲线比较接近。光敏电阻器的电阻值随光照强度而变化。在暗光条件下它的电阻
值可达10MΩ，在强光下它的电阻值仅为数百欧姆或数千欧姆。光敏电阻器的光照特性在多数情况下是非线性的，只有在微小区域内呈线性。光敏电阻器的电阻值有较大的离散性。光敏电阻器的灵敏度是指光敏电阻器不受光照时的电阻值(暗阻)和受光照时的电阻值(亮阻)的相对变化值。在一般情况下，照度越低，单位照度改变时的电阻值变化越大。即在低照度下光敏电阻器的灵敏度较高。光敏电阻器是电路的关键元件，它对光线的强弱有敏感的反应，在本电路中要求光敏电阻器受到光照时的阻值应小于5kΩ，在暗光情况下阻值应大于1MΩ，可选符合要求的MG41-22光敏电阻器。 继电器的种类很多，图6-2（a）是继电器的结构示意图。它主要是由线圈、铁芯、衔铁、支架、弹簧及接触片等组成。在静止状态时，继电器线圈中没有电流流过，衔铁不动作，活动触点与常闭触点连接；当给继电器的线圈加上直流电，线圈中通过一定强度的电流时，电磁铁产生吸力，使衔铁向下运动，活动触点随之动作，结果活动触点与常开触点相连接，如图6-2(b)所示。当断开加到继电器线圈上的电压后，线圈中的电流消失，由于铁芯是软磁材料，所以磁力也消失，在弹簧的作用下(小型继电器中没有弹簧，衔铁与支架是由弹性簧片连接的，弹性簧片起到弹簧的作用。)，衔铁复原，活动触点也恢
