带自锁功能的简易密码锁,http://www.5idzw.com
本密码锁的特点是，如果按错了密码键顺序或按下了任何一个非密码键，电路即锁定为关断状态，各按键均失效，大大增加了开锁难度。

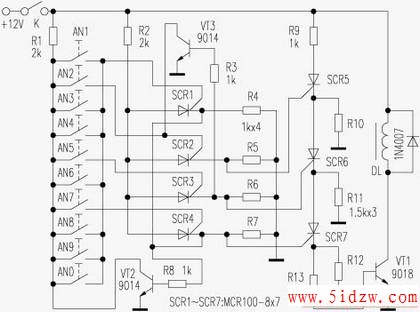

电路见图。可控硅ＳＣＲ５、ＳＣＲ６、ＳＣＲ７为该密码锁的主控元件。当按照正确顺序按下三位密码键（本例为ＡＮ２、ＡＮ５、ＡＮ７）时，可控硅ＳＣＲ２、ＳＣＲ３、ＳＣＲ４依次导通，从而触发可控硅ＳＣＲ５、ＳＣＲ６、ＳＣＲ７依次导通，ＶＴ１饱和导通，电磁铁ＤＬ动作，实现开锁。与此同时，ＡＮ７键按下后ＳＣＲ４导通，进而ＶＴ２饱和导通，使各按键在开锁后不再起作用。若按错密码键顺序，不但不能开锁，还会使电路处于关断状态，图中Ｒ３、ＶＴ３的作用是否决定按键顺序ＡＮ５、ＡＮ２、ＡＮ７的可开锁性。如先按ＡＮ５，则ＳＣＲ３导通，ＶＴ３基极有了偏置电流，再按下ＡＮ２，则ＶＴ３饱和导通，使ＳＣＲ２无触发电压而不能导通，因而不能开锁。先按ＡＮ７也不能开锁已如上述。本密码锁的按键顺序只能是ＡＮ２、ＡＮ５、ＡＮ７。当按下任何一个非密码键时，ＳＣＲ１导通，使ＶＴ２饱和导通，各按键失效，电路锁定为关断状态。这时必须断开开关Ｋ再合上，电路才复位。
