高精度串联型稳压电源,http://www.5idzw.com
这里介绍的高精度串联型稳压电源,主要给取样放大管的负载增设了一个恒流源,能有效提高取样放大管的增益,因而使稳压精度得到提高.该稳压电源输出电压可在6~12V可调,最大输出电流可达1A,电压稳定.
电路原理

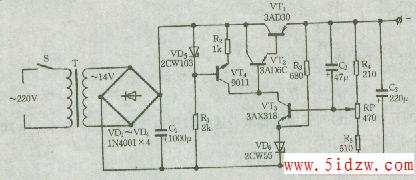

电路如下图所示,主要由降压整流电路、调整管、取样管、取样电路及恒流源等几部分组成.
降压整流电路由变压器、二极管VD1--VD4及C1组成;电压调整管由VT1与VT2构成的复合管担任;取样电路由R4、R5、RP及VT3组成;VT4、VD5等组成恒流源电路.
因为VD5为一只稳压二极管,所以VT4发射结电压稳定不变,其集电极电流为一恒定值,即流过R2的电流始终保持不变,也就是说取样放大管VT3的集电极负载为一恒流源.由于VT3采用了恒流源负载,故有较小的直流输入电阻,较大的动态交流负载电阻,提高了放大电路的增益,从而改善了稳压电源的稳定精度.
元器件选择
VT1采用3AD30型大功率锗PNP管,VT2用3AD6C型中功率锗PNP管,β值要求大与30,VT3为3AX31B性小功率锗PNP管,β≥50,VT4为9011、9013等,β≥100.T的功率应大与20VA;VT1要加面积足够大的散热板.
确认元器件安装无误后,通电进行调试即可!
