采用STK3048和STK6153的实用电路

    本文介绍一款功放厚膜集成电路STK3048和STK6153，其放音音质令人刮目，性价比极高，特别适合于初学者和偏爱集成功放的朋友们制作。

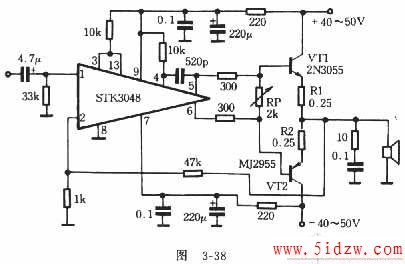

    如图3-38是用STK3048推动功率管2N3055和MJ2955的电路图，线路简洁到不能再少一个元件。R1和R2可以直接使用成品板上的。通电后如果管子不烫手；也无其它异常即可空载调整RP，使R1、R2上的压降为10～13mV，这样VT1和VT2的静态电流为40～50mA，工作于甲乙类状态。焊接时可将退耦电容与集成电路第(8)脚焊在一起，其它的入“地”端都接于此。中点电压如果大于10mV，则可接入伺服电路（本文实测为30mV）。调好后即可驳接扬声器工作。试听时感觉与一些中挡机相比毫不逊色。


（2）用LF353推动STK6153

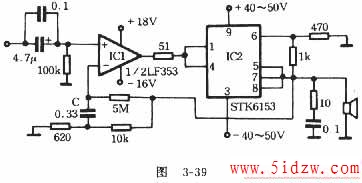

STK6153采用全互补对称结构，有速度高、噪音低、功率大等优点，由于内部使用恒流源偏置，故状态稳定。其外露散热器已与内电路电气绝缘，使用方便。电路如图3-39所示。适当改变电阻阻值可以调整电路的增益。小容量隔直电容选用优质CBB电容能改善音质。

    本电路无须调试。试听时感觉高音出奇的鲜亮，甚至觉得是否有点夸张，但非常剔透，毫无勉强感。主观评价比TDA1514的LM3886的高音分明，低音的弹跳感和质感也相当强，听感非常好。，采用STK3048和STK6153的实用电路
