所谓悬浮式有源音箱，指的是在电路上直接用市电作高压并在电位上采用参考点以隔离外接设备的方式制作的有源音箱。
本音箱采用小型变压器进行灯丝供电，高压直接采用市电，输入端采用小型输入变压器作为信号隔离。这样做的好处是，降低整体重量和成本；缺陷是输入变压器处理不当，则引来一定程度的非线性失真。但如果变压器绕制得好，或采用适当负回授是完全可以解决的。本类音箱，作者介绍两种电路，一是纯真空管的；一是晶体管与真空管混合的。
一、纯真空管悬浮式有源音箱
电路采用推挽式，功率管为6P1×2，前级倒相采用6N11，或6N3。

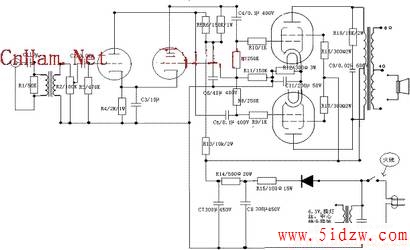

(1)整机电路如下：
(2)几点说明：
①输入变压器1:3,采用截面积1.25平方厘米的铁心，初级绕2000圈，次级绕6000圈，对线径无要求，以能够绕下窗口即可。绕制时次级绕在线圈里，初级绕在外面。初次级之间耐压要大于500V。
如无条件绕制，可用小型晶体管电源替代，初级用12V，次级用220V，由于输入比的影响，可在初级串接10K电阻，以调整阻抗。若该变压器铁心质量好，效果也说得过去。
小输入变压器在电路中是不能省去的，这是因为本机直接使用市电，为防止信号输入端（DVD输出，电脑声卡输出）的接地端与零线相接，造成跳闸；或为防止本机插销反接，公地带火，造成器件烧毁，所以输入信号必需使用输入变压器来隔离。
②输出变压器采用截面积9平方厘米的铁心，初级绕3200圈，线径0.16，分4个绕组串联使用，将次级绕在中间，次级８欧绕92圈，４欧姆在66圈处抽头，线径0.7。
如无条件绕制，也不好购买，可用旧五灯收音机电源变压器替代，用全波整流高压绕组作初级，以各灯丝绕组串联作次级，输出为8欧姆时初次级电压比约为35.5；输出为4欧姆时初次级电压比约为50:1。
③电源变压器是供灯丝用的，满足灯丝6.3V大于1.6A供电即可。如果灯丝无中心抽头，可采用一端接地的方法。
④整机最好不用导磁材料底板，过去制作收音机常用铁制底板，容易出现输入变压器受到电源变压器漏磁影响，即电源漏磁通过铁底传给输出变压器，造成交流声。这种交流声是无法通过改善滤波来解决的。本机输入变压器不要直接安装在电路上，最好安装在音箱的后盖板上，用印刷电路板将小输入变压器与信号抽头安装在一起，用音频隔离线接到电路中。这样可以有效防止输入变压器引发回授或引入电源磁场干扰。
⑤由于直接使用市电作高压，为防止调试时触电，火线端一定要接在整流输入端，零线接公共地线。
二、混合式悬浮式有源音箱
电路采用6P1×2推挽输出，晶体管作前级放大。

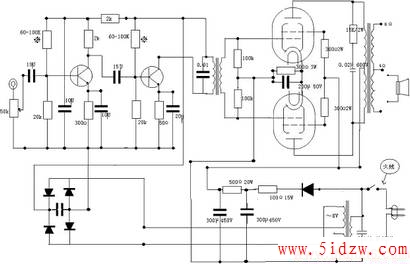

(1) 整机电路如下：
(2)几点说明：
①输入变压器圈数比与图1相同,采用截面积1.25平方厘米的铁心，初级绕2000圈，次级绕6000圈，初级要能够流动30mA，次级对线径无要求，以能够绕下窗口即可。绕制时次级绕在线圈里，初级绕在外面。初次级之间耐压要大于500V。
如无条件绕制，可用小型晶体管电源替代，初级用12V，次级用220V，由于输入比的影响，可将电路改为阻容偶合输入到变压器。晶体管负载600欧姆，偶合电容100μ。
②输出变压器与图1相同。
③电源变压器除了供灯丝外，还须一个8V绕组，经桥式整流滤波供给晶体管前级放大。如自己绕制，可用截面积11平方厘米的铁心，初级用线径0.2MM的漆包线绕2200圈，次级用线径0.8mm的漆包线绕68圈（空载电压6.8V），用线径0.33的漆包线绕80圈（空载8V），供晶体管电路使用。
④晶体管放大部分的公共接地端，不与电子管功放的接地相通。两个电路用输入变压器隔开。以隔离市电。
⑤电子管推挽输入变压器无中心抽头，以防止变压器绕制不良出现的不平衡。其倒相是靠栅极漏电阻在输入次级形成回路进行的。
⑥两只晶体管全用硅管，耐压在50V以上，放大倍数要大于60。激励管功率要有1W。输入信号放大管的集电极电流调整为0.8mA，激励管电流约8－20mA；调整时，以工作在甲类为标志，即无论信号输入幅度大小，集电极电流基本维持不变。
前级放大，也可采用小功率输出集成块。
上面的音箱是单声道的，作两只，即双声道。或者加大灯丝变压器，将两路放大器作在一起。经试验以上两种电路均能够取得较好的效果。本机负回授采用的是帘栅极负回授，未采用大环路负回授，开环增益高，在制作时，要注意线路安排，防止交流声。
低音扬声器采用8英寸纸盆，高音用3寸小顶球。高音扬声器与低音之间用30μ电解连接。音箱不要作成全封闭式，在后盖上开孔以利散热。，悬浮式有源音箱
