简单的傻瓜功率放大器,http://www.5idzw.com
"简单"是指放大器的电路简单，制作比较容易，只要照图3-17焊接，保证元件质量，一试就灵。
【电路原理】
傻瓜175是大功率模块，只有五只引脚，内部输出对管采用互补的大功率场效应管，外围不用任何元件。它输出功率大、线性好、频响宽、失真小，特别是其有对大动态信号响应迅速的特点，因而在中初级音响制作中得到了广泛的应用。

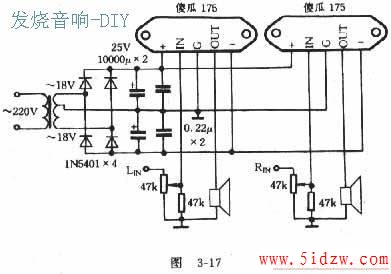

傻瓜175管脚排列和应用电路如图3-17所示。傻瓜175本身也带有散热器，与内部电路绝缘，但工作时仍要加散热器，散热器尺寸以不小于250mmX120mmX2mm为宜。应用时推荐工作电压为+/-22V。采用8ohm负载时，额定输出功率为35W，最大功率为75W，这时听感最佳，听起来颇有讨人喜欢的电子管放大器风味。傻瓜175外围虽不用任何元件，但供电的质量必须上乘，滤波电解电容以不小于10000uF为宜，并联在其上的0.22uF CBB电容对提高本功放的高频反应有利。供双道工作时，电源变压器选用200W的，次级输出为2X18V，如果采用环形变压器会更好一些。制作时采用双单声道结构，电源部分公用，两只傻瓜175各作左、右声道放大。印制板设计为整体结构，要求采用环氧板。整流二极管采用3A～5A的即可。
"简单"是指放大器的电路简单，制作比较容易，只要照图3-17焊接，保证元件质量，一试就灵。
【电路原理】
傻瓜175是大功率模块，只有五只引脚，内部输出对管采用互补的大功率场效应管，外围不用任何元件。它输出功率大、线性好、频响宽、失真小，特别是其有对大动态信号响应迅速的特点，因而在中初级音响制作中得到了广泛的应用。
傻瓜175管脚排列和应用电路如图3-17所示。傻瓜175本身也带有散热器，与内部电路绝缘，但工作时仍要加散热器，散热器尺寸以不小于250mmX120mmX2mm为宜。应用时推荐工作电压为+/-22V。采用8ohm负载时，额定输出功率为35W，最大功率为75W，这时听感最佳，听起来颇有讨人喜欢的电子管放大器风味。傻瓜175外围虽不用任何元件，但供电的质量必须上乘，滤波电解电容以不小于10000uF为宜，并联在其上的0.22uF CBB电容对提高本功放的高频反应有利。供双道工作时，电源变压器选用200W的，次级输出为2X18V，如果采用环形变压器会更好一些。制作时采用双单声道结构，电源部分公用，两只傻瓜175各作左、右声道放大。印制板设计为整体结构，要求采用环氧板。整流二极管采用3A～5A的即可。
【安装制作】
（1）先测量变压器次级输出电压是否为交流18V左右，然后再测量整流后的直流电压为士22V左右；
（2）焊入傻瓜175，测量输出电压应小于0.2V，否则傻瓜质量有问题，应予调换；
（3）接入音箱，感应输入端，扬声器应发出较响的嗡声；
（4）接入信号源，试听一段时间后，再复测傻瓜175输出端电压，仍应小于0.2V。
【注意事项】
（1）考虑到对不同音源的适应性，此功放加有音量电位器，如果配套音源已有音量调节，
则可取消本功放的电位器；
（2）信号线应采用屏蔽线，尽量短，并且各引线不要扎在一起，以免造成高频自激；
（3）当从随身听取出信号时，可将47kohm电位器换成1kohm的，47kohm电阻换为100ohm左右。，简单的傻瓜功率放大器
